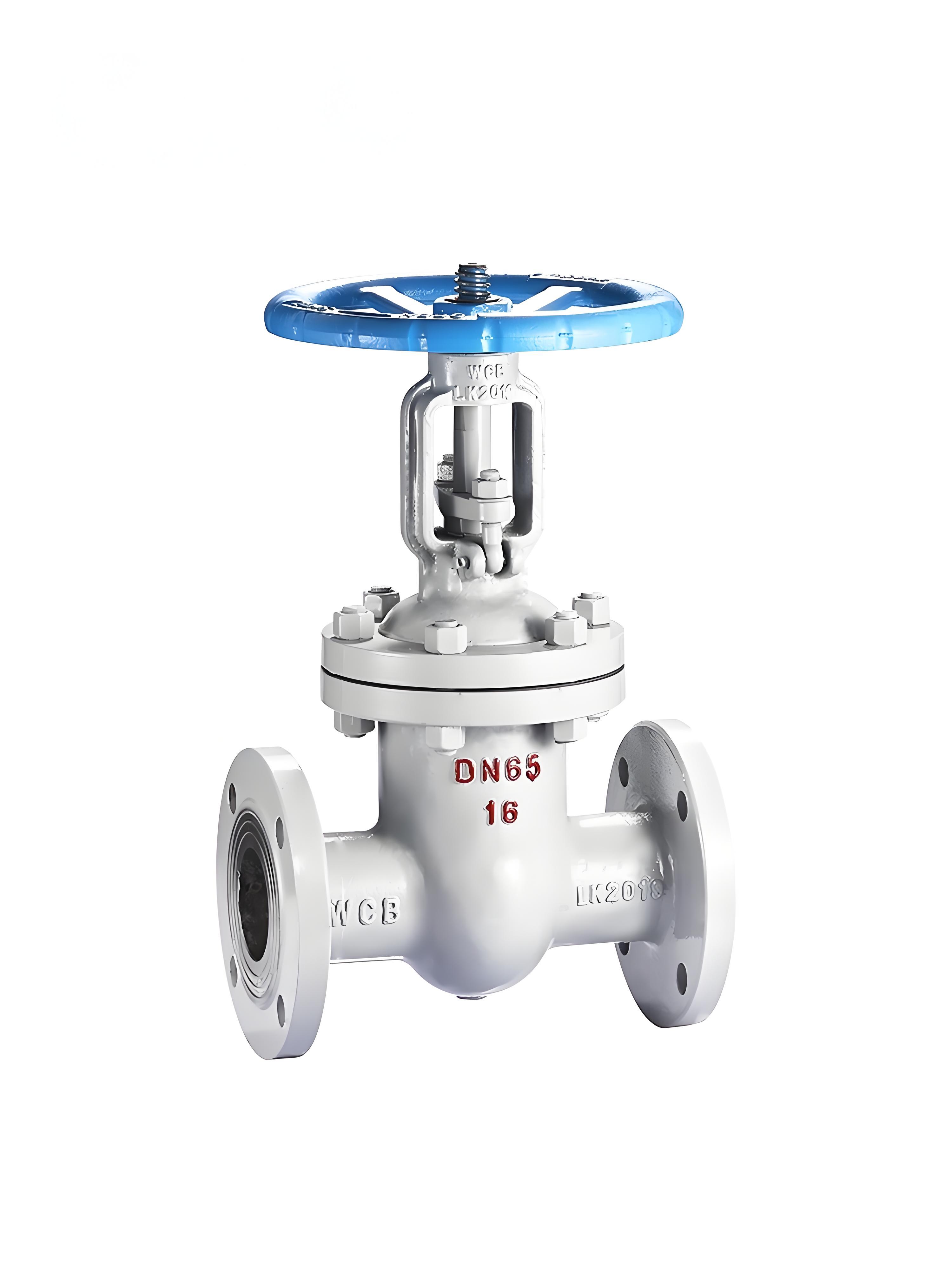

產品名稱:上海湖泉Z41H-16C DN50法蘭手動閘閥生產廠家[ 2024-09-10 ]
- 產品介紹
- 規格尺寸
- 結構圖片
一、上海湖泉Z41H-16C DN50法蘭手動閘閥生產廠家介紹
上海湖泉閥門集團有限公司是閥門專業生產企業,廣泛用于紡織,電站,石油化工,供熱制冷,制藥,造船,冶金,輕工,環保等領域。法蘭閘閥是一種常見的管道連接設備,其特點是連接方式為法蘭,這種連接方式因其穩定性和可靠性而在高壓管路上廣泛應用。法蘭閘閥的主要部件包括閥體、閥蓋、閥桿、閘板等,通過閥桿的升降來控制介質的通斷。這種閥門的設計使得介質只能全開或全關,不能用于調節流量。法蘭閘閥的優點包括結構簡單、維修方便、流通能力較強等,因此在工業管道系統中占據重要位置。
二、上海湖泉Z41H-16C DN50法蘭手動閘閥生產廠家特點
1、結構與功能:法蘭閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,這種設計使得閥門只能全開或全關,不適用于調節和節流。閥門的密封性能良好,通常依靠介質壓力來實現自密封,確保了在全開或全關狀態下的可靠性。
2、材質與應用:法蘭閘閥的材質多樣,包括不銹鋼、鍛鋼等,適用于多種工況條件。例如,不銹鋼閘閥適用于高溫、高壓以及具有腐蝕性的介質,而鍛鋼閘閥則因其高強度和耐腐蝕性,在石油、化工、水力、火力電站等各種系統的管路上得到廣泛應用。
3、驅動方式:法蘭閘閥的驅動方式包括手動、電動、氣動等,滿足不同的使用需求。例如,電動法蘭閘閥響應靈敏、安全可靠,適用于對控制要求較高的場合;而氣動法蘭閘閥則因其開關動作速度快且可調整,適用于需要快速響應的場合。
4、密封性能:法蘭閘閥的密封性能優良,閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成,具有良好的耐磨、耐高溫、耐腐蝕性能,確保了閥門的長壽命和良好的密封效果。
三、上海湖泉Z41H-16C DN50法蘭手動閘閥應用場合
法蘭閘閥的應用場合應遵循一定的規定和標準,以確保其安全、有效地運行。首先,法蘭閘閥的選擇和使用應符合相關的國家和行業標準,如GB13927和API 607或API 6FA等,這些標準對閥門的設計、制造、測試等方面都有詳細的規定,以確保閥門的質量和性能。
在石油化工領域,當有可靠的儀表空氣系統時,氣動開關閥是首選;若沒有儀表空氣系統但有電力電源系統時,則應選用電動開關閥或電液開關閥。此外,開關閥的防火要求應符合GB 50160-2008的規定,確保閥門在火災等緊急情況下的安全性。
對于閥體的選擇,球閥、閘閥和蝶閥均可用于開關閥,但不宜選用截止閥。對于公稱通徑DN≤200的閥門,宜選用球閥或閘閥;而對于公稱通徑DN>200的閥門,則宜選用閘閥、三偏心蝶閥或雙偏心高性能蝶閥。閥體的設計和制造應符合ASME B16.34標準或等同的中國標準,確保閥體的壓力等級、設計溫度、材質和耐腐蝕性能滿足使用要求。
在閥門設置方面,閥門應根據PID圖上所示類型及數量設置,并布置在容易接近、便于操作和維修的地方。成排管道上的閥門應集中布置,并考慮設置操作平臺或梯子。閥門的安裝位置要求包括進出裝置的管廊管道在與全廠管廊上的主管相接時,均須設置切斷用閥門,且閥門的安裝位置應集中布置在裝置區一側,并設置必要的操作平臺或檢修平臺。
綜上所述,法蘭閘閥的應用場合需遵循一系列規定和標準,以確保其在各種工業環境中的安全、可靠運行。
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
Z41W-16P~25P
|
16~25
|
1.6~2.5
|
≤ 150
|
弱腐蝕性介質
|
Z41Y-16P~25P
|
Z41W-16R~25R
|
Z41Y-16R~25R
|
Z41W-40P~63P
|
40~63
|
4.0~6.3
|
≤ 150
|
弱腐蝕性介質
|
Z41Y-40P~63P
|
Z41W-40R~63R
|
Z41Y-40R~63R
|
Z41Y-100P~160P
|
100~160
|
10.0~16.0
|
≤ 150
|
弱腐蝕性介質
|
Z41Y-100R~160R
|
Z41H-40P~200P
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸類
|
-
