法蘭閘閥閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >

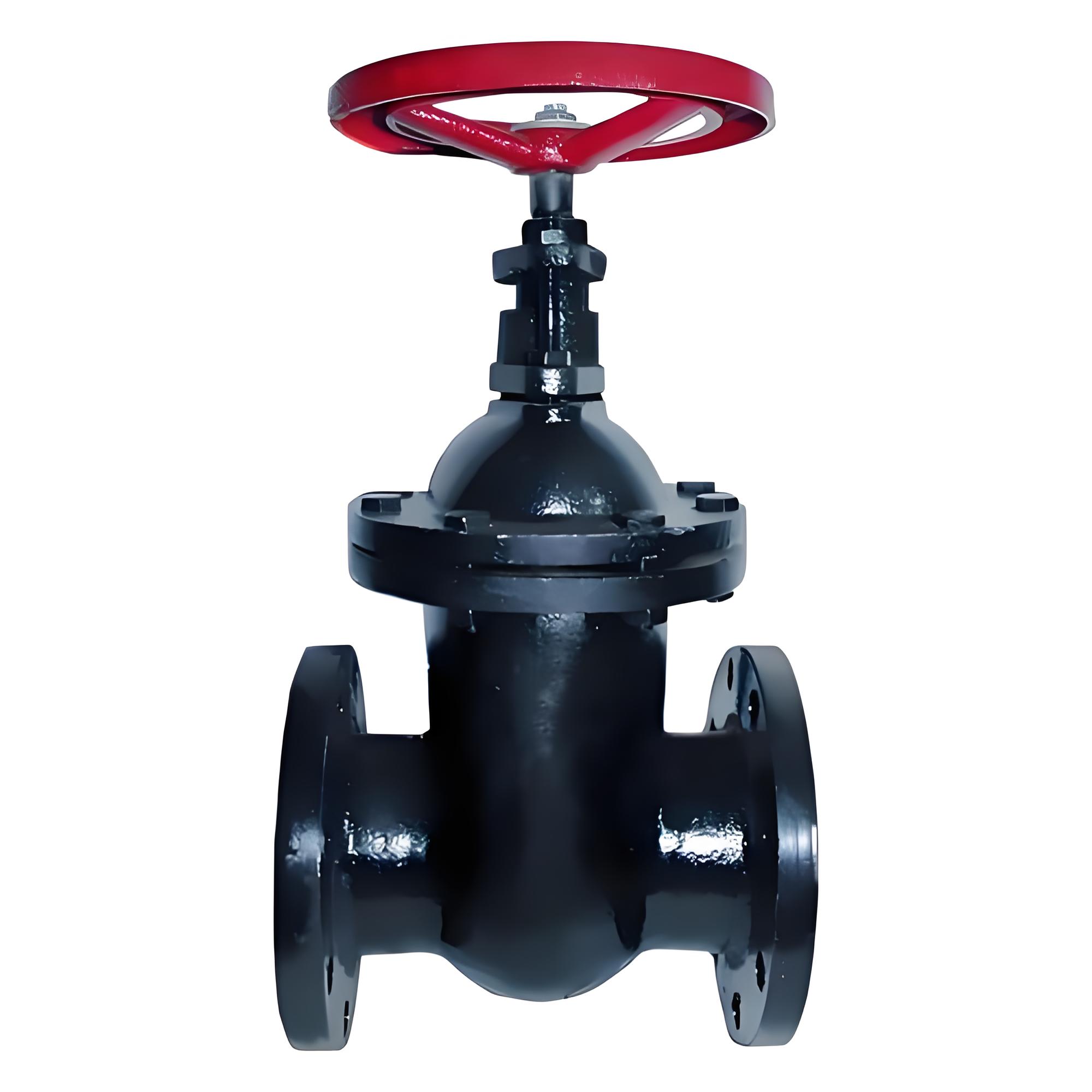

產品名稱：閘閥Z41T-10 PN1.0 DN50 鑄鐵法蘭式[ 2025-02-12 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • ‌閘閥Z41T-10 PN1.0 DN50的產品介紹如下‌：

    基本參數

    • ‌型號‌：Z41T-10
    • ‌公稱壓力‌：PN 1.0 MPa（約等于10 bar）
    • ‌閥體材質‌：灰鑄鐵
    • ‌密封面材質‌：銅合金
    • ‌適用溫度范圍‌：從-20°C到+120°C
    • ‌適用介質‌：清潔水或輕微腐蝕性的液體介質‌

    結構特點

    • ‌結構緊湊，設計合理‌，閥門剛性好，通道流暢，流阻系數小。
    • ‌密封面采用銅合金‌，具有較好的耐磨性和抗腐蝕性能。
    • ‌操作輕便靈活‌，采用柔性石墨填料，密封可靠。
    • ‌驅動方式多樣‌，包括手動、電動、氣動、齒輪傳動等‌。

    應用場景

    • ‌廣泛應用于給排水、建筑、化工等行業中的管道系統‌，特別適合用于需要頻繁開啟關閉且對密封要求較高的場合‌。

    安裝與維護注意事項

    • ‌手輪、手柄及傳動機構均不允許作起吊用‌，并嚴禁碰撞。
    • ‌帶有旁通閥的閘閥在開啟前應先打開旁通閥‌，以平衡進出口的壓差及減小開啟阻力‌。



  • Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品性能參數

    Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要性能參數

    型號

    PN

    工作壓力/MPa

    適用溫度/℃

    適用介質

    Z41T-10

    10

    1.0

    ≤200

    水、蒸汽

    Z41W-10

    10

    1.0

    ≤100

    油品

    Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品零部件材料

    Z41T-10、Z41W-10 型鑄鐵楔式閘閥零部件材料

    型號

    材料

    閥體、閥蓋、閘板

    閥桿

    密封面

    填料

    Z41T-10

    灰鑄鐵

    碳鋼

    黃銅

    油浸石棉填料

    Z41W-10

    灰鑄鐵

    碳鋼

    灰鑄鐵

    油浸石棉填料



    Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品外形及結構尺寸

    Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸

    DN

    L

    D

    D1

    D2

    b

    H

    H1

    z×Φd

    D0

    重量/kg

    50

    180

    160

    125

    100

    20

    286

    345

    4×Φ18

    180

    17

    65

    195

    180

    145

    120

    20

    331

    410

    4×Φ18

    180

    22

    80

    210

    195

    160

    135

    22

    375

    470

    4×Φ18

    200

    30

    100

    230

    215

    180

    155

    22

    430

    544

    8×Φ18

    200

    35

    125

    255

    245

    210

    185

    24

    523

    660

    8×Φ18

    240

    52

    150

    280

    280

    240

    210

    24

    592

    762

    8×Φ23

    240

    70

    200

    330

    335

    295

    265

    26

    772

    993

    8×Φ23

    320

    125

    250

    380

    390

    350

    320

    28

    903

    1176

    12×Φ23

    320

    170

    300

    420

    440

    400

    368

    28

    1043

    1366

    12×Φ23

    400

    226

    350

    450

    500

    460

    428

    30

    1173

    1540

    16×Φ23

    400

    360

    400

    480

    565

    515

    482

    32

    1245

    1765

    16×Φ25

    500

    444

    450

    510

    615

    565

    532

    32

    1500

    1970

    20×Φ25

    500

    590

    500

    540

    670

    620

    585

    34

    1780

    2280

    20×Φ25

    720

    740

    600

    600

    780

    725

    685

    36

    2010

    2620

    20×Φ30

    720

    960

  • 閘閥
