固定球閥閥門首頁 > 產品展示 > 球閥 > 固定球閥 >

產品名稱：固定式電動球閥廠家Q947F-16C dn400[ 2022-08-22 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸

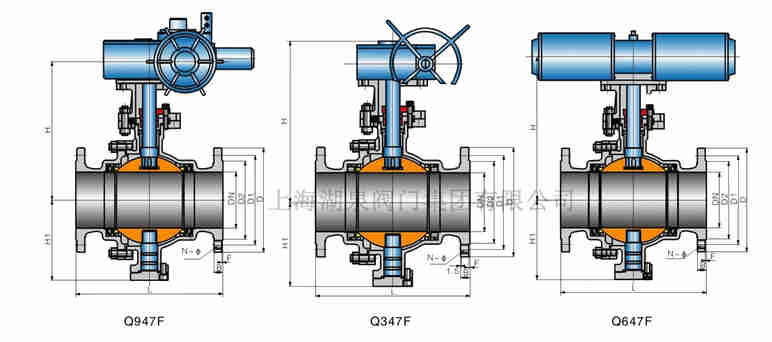

  • 結構圖片

  • 一、固定式電動球閥廠家Q947F-16C dn400產品介紹

    上海湖泉閥門集團有限公司Q947F-16C dn400固定式電動球閥是由固定球閥、支架、電動執行機構和附加設施等部件通過螺栓螺母連接起來，經過安裝調試后成為電動固定 球閥。其使用電能作為動力來接通電動執行機構驅動閥門，實現閥的開關、調節動作。適用于長輸管線和通常工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特別考慮，適用于各種腐蝕性和非腐蝕性介質。它與起浮球閥比較，作業時，閥前流體壓力在球體上發生的作用力全部傳遞給軸承，不會使球體向閥座移動，因此閥座不會接受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封功能安穩、運用壽命長，適用于高壓、大口徑場合。領先的繃簧預閥座組件，具有自緊特性，實現上游密封。

    固定式電動球閥廠家Q947F-16C dn400

    二、固定式電動球閥廠家Q947F-16C dn400產品特點

    1、采用固定球設計，磨擦系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作輕便。
    2、采用全通徑或縮徑設計，流通阻力小。
    3、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
    4、每個球閥都有兩個可動密封座，兩個方向也能密封，因而安裝時不須考慮介質的流向。
    5、在閥桿與閥體及閥桿與球體之間設置導電彈簧，制止靜電打火點燃易燃介質。
    6、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

    三、固定式電動球閥廠家Q947F-16C dn400產品技術參數

    產品型號 Q47F-16C
    -420    		 Q47F-16P
    -420P    		 Q47F-16R
    -420R    		 Q47Y-16C
    -420    		 Q47Y-16P
    -420P    		 Q47Y-16R
    -420R
    Q47F-150LbC
    -2500Lb    		 Q47F-150LbP
    -2500LbP    		 Q47F-150LbR
    -2500LbR    		 Q47Y-150LbC
    -2500Lb    		 Q47Y-150LbP
    -2500LbP    		 Q47Y-150LbR
    -2500LbR
    閥體/閥蓋 A105 F304 F316 A105 F304 F316
    球體 A105+ENP F304 F316 2Cr13氮化 F304氮化 F316氮化
    閥桿/固定軸 1Cr13 304 316 1Cr13 304 316
    密封圈 PTFE/RPTFE/PPL/尼龍 石墨 石墨 石墨
    閥座 1Cr13 F304 F316 1Cr13+STL F304+STL F316+STL
    填料 石墨 Q947H防爆電動固定式球閥
         		 石墨 石墨 石墨 石墨
    適用介質 水、油、蒸汽等 酸堿等腐蝕性介質 含固體顆?；蚋邷亟橘|(zhì)
    適用溫度 -29-200℃ -29-425℃ -29-600℃
    蝸輪鍛鋼固定球閥 Q后插入“3”表示，示例：Q347F-16C Q后插入“3”表示，示例：Q347Y-16C
    氣動鍛鋼固定球閥 Q后插入“6”表示，示例：Q647F-64C Q后插入“6”表示，示例：Q647Y-25C
    電動鍛鋼固定球閥 Q后插入“9”表示，示例：Q947F-16P Q后插入“9”表示，示例：Q947Y-16P


  • 公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
    d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489
    L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914
    H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580
    手動 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840
    E - - - - - - - - - 116 116 171 171 257 257 257
    F - - - - - - - - - 350 350 400 420 400 420 400
    W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800
    Wt(Kg) 4.5 5.7 7.0 12 16 22 35 58 74 205 322 460 576 864 1280 1600
    電動 H2 - - - - - - - - 554 600 652 760 770 830 - 940
    L1 - - - - - - - - 235 235 235 259 400 400 - 410
    氣動 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538
    L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360

    公稱壓力 公稱
           通徑    		 L H(mm) 重量
    mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967
    1.6
    2.5    		 100 305 178   416 470 55   90 110 80   85 105
    125 381 252   542 520 80   120 145 75   115 140
    150 403   205 572 538   140 170 205   125 155 190
    200 502   398 736 580   220 250 275   200 230 255
    250 568   495 890 637   365 310 335   340 295 310
    300 648   580 910 684   530 485 475   500 455 445
    350 762   625 1020 796   740 600 600   695 555 545
    400 838   720 1080 842   900 955 895   845 900 840
    450 914   770 1120 874   1170 1250 1105   1105 1195 1045
    500 991   840 1150 904   1340 1550 1360   1270 1480 1290
    600 1143   1050 1210 1120   1580 1740 1495   1480 1680 1405
    700 1245   110 1300 1218   1885 2000 1850   1785 1900 1750
    800 1397   1150 1460 1328   2190 2310 2050   2070 2200 1930

  • 固定式電動球閥廠家
