上海湖泉閥門集團有限公司對夾式電動蝶閥尺寸表，型號規格，上海對夾式電動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，可以起到流量調節的作用，當?shù)逍D到90°時，電動閥門達到最大開度。湖泉閥門廠家介紹對夾式電動蝶閥規格尺寸。對夾式電動蝶閥是采用對夾連接方式的蝶閥，它的蝶板安裝于管道的直徑方向,在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉。資源描述: 《對夾式蝶閥法蘭尺寸及安裝尺寸表》由會員分享,可在線閱讀,更多相關《對夾式夾電動蝶閥標準標準尺寸參數: 【閥體材質】:球墨鑄鐵、304、316、316L 【閥板材質】:304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳等 【密封閥座】:NBR、EPDM、PTFE 【壓力等級】:對夾式軟密封蝶閥規格圖及蝶閥尺寸表(適用蝶閥型號D971X、D371X) 法蘭式軟密封蝶閥規格圖及蝶閥尺寸表(適用蝶閥型號:D41X、D341X) 我們電動閥門行業種類繁多,最常用的就是蝶閥,有國標蝶閥...

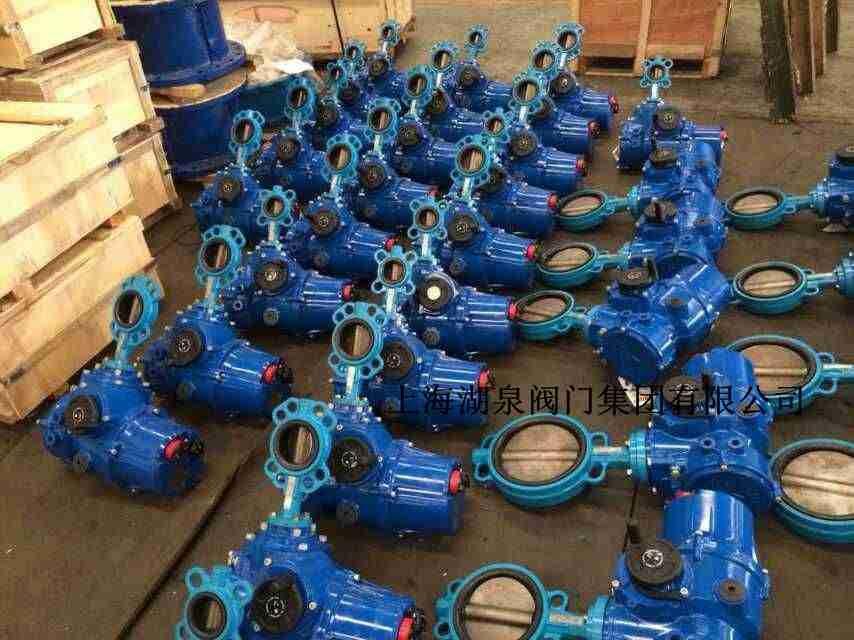

蝶閥法蘭尺寸及安裝尺寸表對夾式蝶閥型號
D71X   手柄對夾蝶閥
D371X  渦輪式對夾蝶閥
D671X  氣動對夾蝶閥
D971X  電動對夾蝶閥
D371F  襯氟對夾蝶閥
D71F4  襯四氟手柄對夾蝶閥
D371F4 襯四氨蝸輪對夾蝶閥

常見的蝶閥型號如下：通風蝶閥的型號： D341H、D341W； 三偏心對夾硬密封蝶閥型號： D73H、D373H、D673H、D973H； 中線蝶閥型號： D41X、D341X、D641X、D941X； 中線對夾蝶閥型號： D71X、D371X、D671X、D971X。

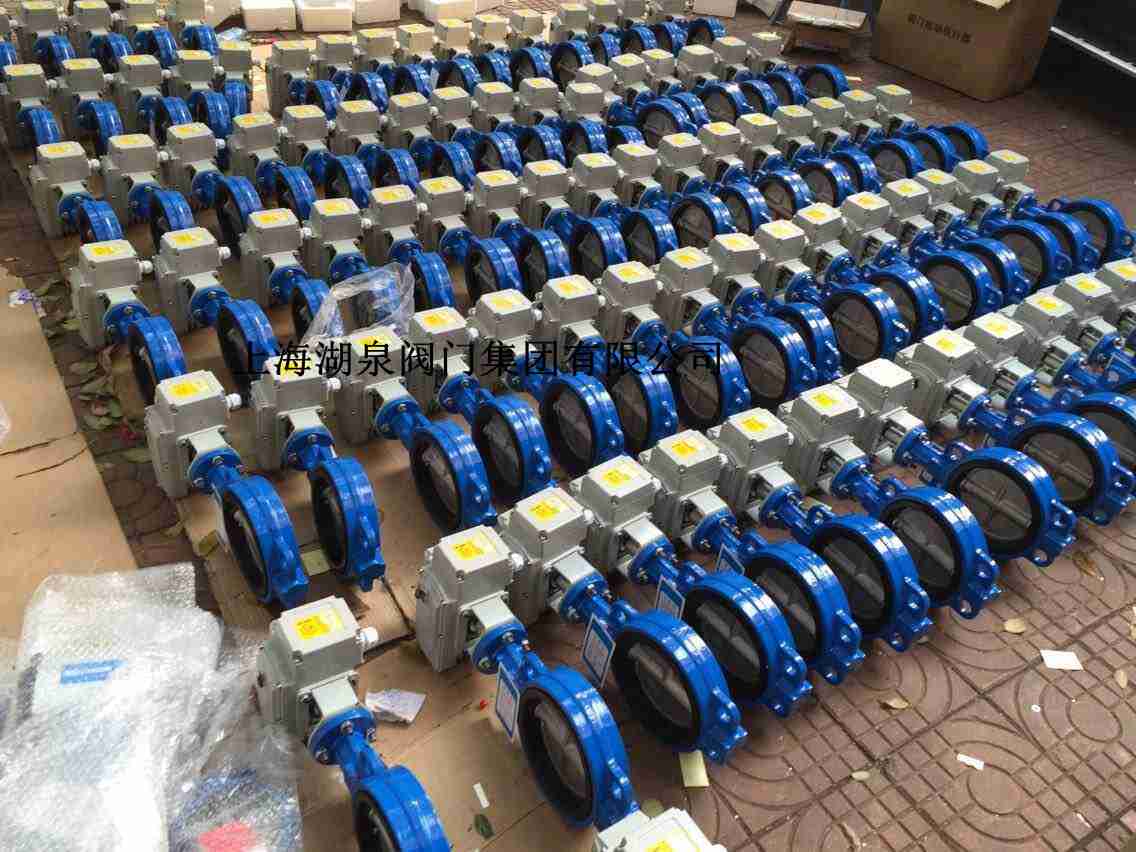

對夾式電動蝶閥尺寸表，型號規格

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26

對夾式蝶閥型號及分類 　對夾式電動蝶閥尺寸表，型號規格　對夾式蝶閥根據驅動方式可分為電動對夾式蝶閥、氣動對夾式蝶閥、渦輪對夾式蝶閥、手柄對夾式蝶 閥。 　　電動對夾式蝶閥型號：D971X—10/16 　　氣動對夾式蝶閥型號：D671X—10/16 　　渦輪對夾式蝶閥型號：D371X—10/16 　　手柄對夾式蝶閥型號：D71X—10/16 　　對夾式蝶閥根據密封材質可分為對夾式軟密封蝶閥、對夾式硬密封蝶閥。 　　對夾式軟密封蝶閥型號：D371X—10/16 　　對夾式硬密封蝶閥型號：D373H—10/16
