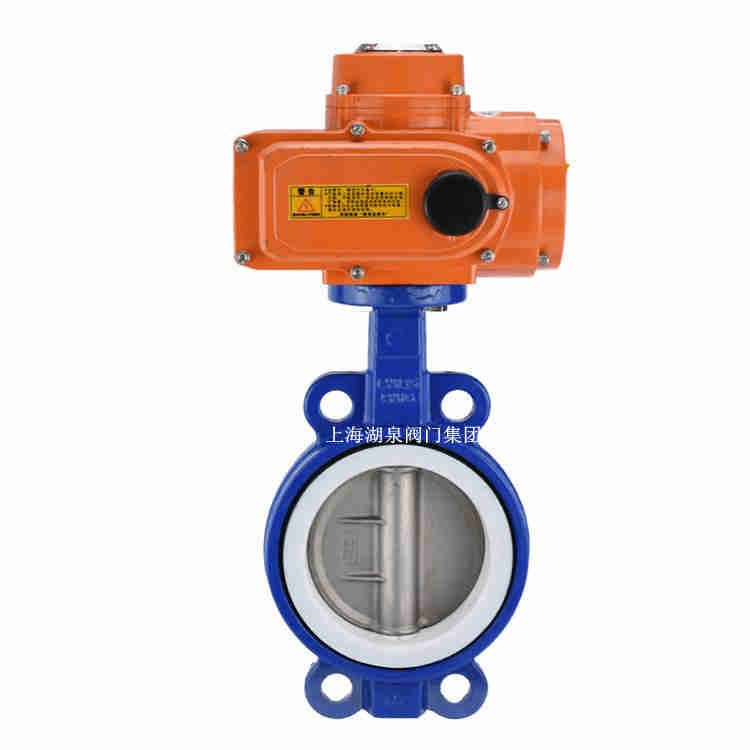

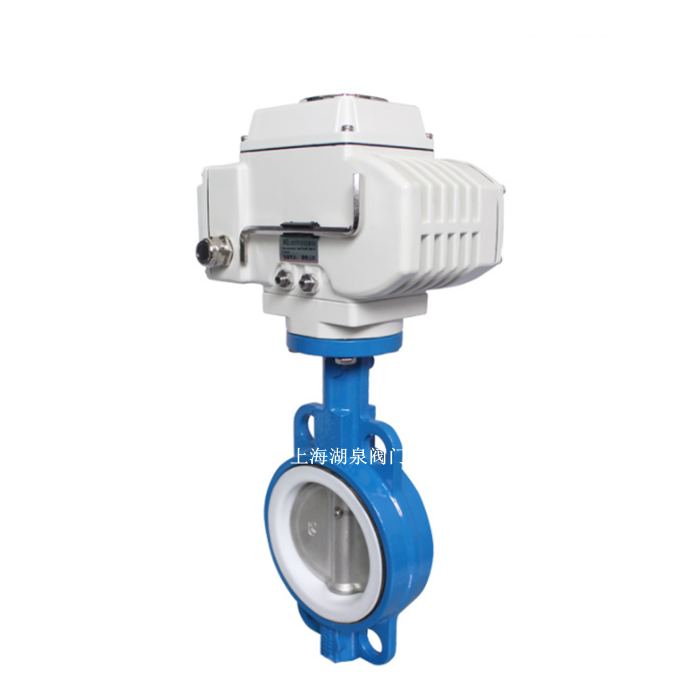

上海湖泉閥門集團有限公司D971X-16P dn150電動對夾式蝶閥生產廠家， 我公司研制的軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長，適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，高溫高壓工況可選用三偏心硬密封閥體。湖泉電動對夾式蝶閥D971X產品廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。它是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，用了多種零件材質配對,歡迎前來咨詢和購買。 D971X-16P dn150電動對夾式蝶閥產品優點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速，操力矩小，操作方便，省力靈巧。
2、可以任何位置安裝，維修方便。
3、密封件可以更換，密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐腐蝕，使用壽命長等特點。
4、功能強勁:智能型、調節型、開關式。體積小巧：體積僅相當于同類產品的35%左右。
5、使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
6、保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。
7、智能數控：內置模塊直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。 D971X-16P dn150電動對夾式蝶閥使用說明書

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

公稱通徑DN(mm)50～1200公稱壓力PN1.0、1.6MPa法蘭標準JB/T79、GB/T9113、HG20594-97連接形式法蘭式、對夾式閥板形式垂直板式流量特性近似快開型動作范圍0～90°泄露量按GB/T4213-92，為Kv值的10-4基本誤差±2.5%回差±2.5%死區1% (可調)可調范圍50:1配置執行機構可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構控制方式開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)，零件名稱材料閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料密封圈各種橡膠、聚四氟閥桿2Cr13、不銹鋼填料O型圈、柔性石墨 D971X-6/10/16電動對夾式封蝶閥主要外形連接尺寸 　單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
