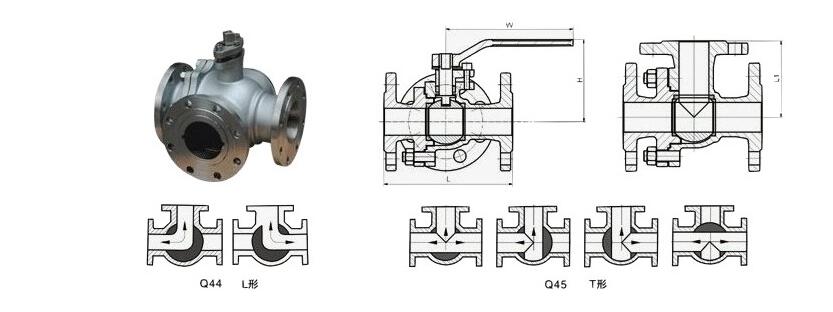

T型三通球閥是一種將主管道分為兩個分支管道的設備。它的結構特點是球體中心與主管道軸線重合,球體上有三個通道,分別為主通道和兩個分支通道。當球體旋轉時,可以控制主管道與分支管道之間的流體通斷和流向。
T型三通球閥的主要優點是流體阻力小,流通能力強,適用于高流量、低壓力的場景。此外,T型三通球閥還具有結構簡單、安裝方便、密封性能好等特點。因此,它廣泛應用于石油、化工、天然氣、電力等行業中。
L型三通球閥是一種將兩個分支管道連接到主管道上的設備。它的結構特點是球體中心與主管道軸線呈一定角度,球體上有三個通道,分別為主通道和兩個分支通道。當球體旋轉時,可以控制兩個分支管道與主管道之間的流體通斷和流向。
L型三通球閥的主要優點是流體流向控制靈活,適用于需要改變流體流向的場景。此外,L型三通球閥還具有密封性能好、操作方便、使用壽命長等特點。因此,它廣泛應用于石油、化工、制藥、食品等行業中。

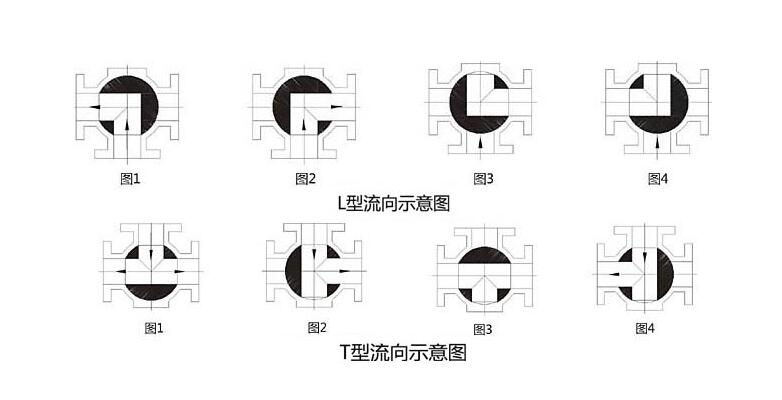

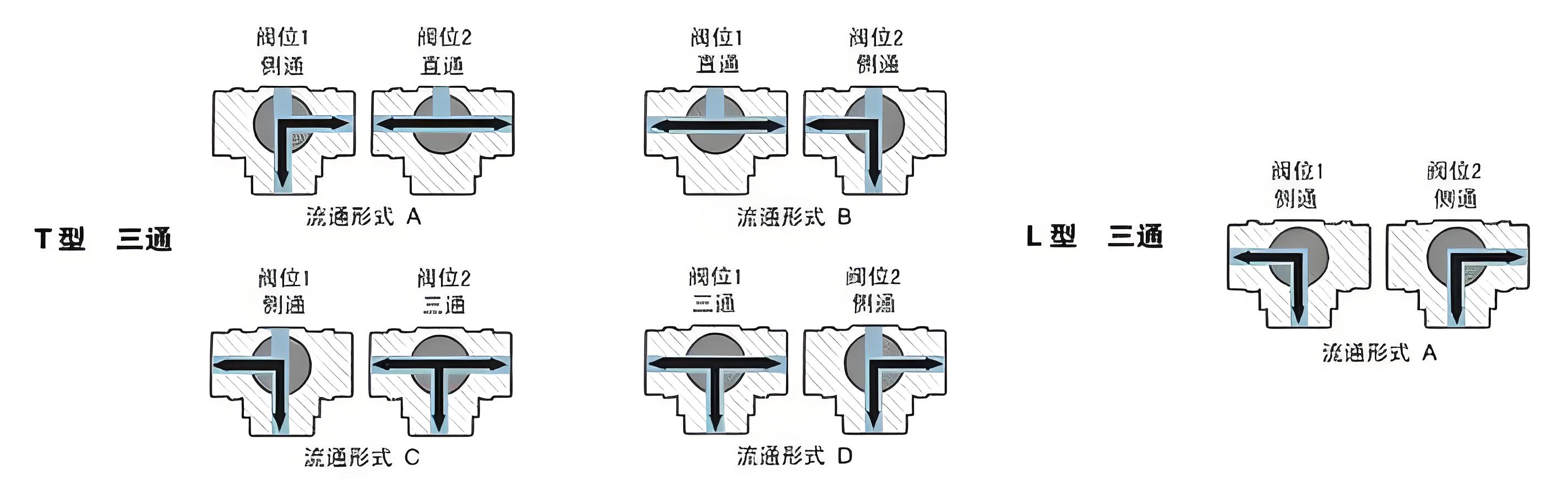

在三通球閥的兩種主要類型中,T型和L型,各自具有獨特的功能。T型三通球閥能夠使三條相互垂直的管道連接并切斷其中一條,從而實現分流或合流的功能。而L型三通球閥則只能連接兩條相互垂直的管道,無法保持第三條管道的連通,主要起分配作用。
三通球閥的方向通??梢酝ㄟ^以下幾種方式來判斷:
一、觀察球閥的連接方式:
通常情況下,三通球閥的連接方式包括法蘭連接、螺紋連接、對焊連接等??梢愿鶕?jù)連接方式確定閥門的流向。
二、觀察球閥的標志:
在三通球閥的外觀上,往往會標有箭頭指向一側,標識閥門的流向。當然,這種標記不是所有球閥都會有的,但可提供參考。
三、了解管道系統的原理:
在安裝三通球閥之前,需要了解管道系統的原理,確定閥門的通、阻流方向,按照相應的要求連接。
四、通過試驗:
在安裝完三通球閥之后,可以通過水或氣體試驗來確定閥門的通、阻流方向。將閥門打開和關閉,觀察管道的流向和流量,以此來判斷閥門的方向。
