電動刀閘閥型號、尺寸、工作原理和結構圖

[ 2021-05-08 ]
上海湖泉閥門有限公司電動刀閘閥型號、尺寸、工作原理和結構圖
電動刀閘閥型號
產品名稱: 電動刀形閘閥
產品型號: PZ973H/PZ943H/X/Y  P9Z73H-10C/16C PZ973F-10P/16P PZ973Y-10P/16P
產品口徑: DN50-1200
產品壓力: 1.6MPa
產品材質: 鑄鐵、鑄鋼、不銹鋼
PZ73H、PZ73F、PZ73Y 手動刀型閘閥:手動驅動、對夾式連接、明桿平行式剛性單閘板,閥座密封面為硬質合金,聚四氟乙烯或為不銹鋼本體加工,公稱壓力。
2PN10~16,閥體材料為碳素鋼(PZ73H-10C/16C)、不銹鋼(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的閘閥。

電動刀閘閥主要外形及連接尺寸:PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X
公稱壓力 DN L D1 D2 H A B C D N-Φ 電裝型號
0.6
MPa
50 48 90 110 600 215 125 318 197 4-M12 DZ10
65 48 110 130 670 215 125 318 197 4-M12 DZ10
80 51 125 150 680 215 125 318 197 4-M16 DZ10
100 51 145 170 700 215 125 318 197 4-M16 DZ10
125 57 175 200 720 215 125 318 197 8-M16 DZ10
150 57 200 225 790 215 125 318 197 8-M16 DZ10
200 70 255 280 850 215 125 363 197 8-M16 DZ15
250 70 310 335 1100 215 125 363 197 12-M16 DZ20
300 76 362 395 1180 215 125 363 197 12-M20 DZ20
350 76 412 445 1280 215 125 363 197 12-M20 DZ30
400 89 462 495 1460 215 125 363 197 16-M20 DZ45
450 89 518 550 1600 240 235 437 277 16-M20 DZ45
500 114 568 600 1800 240 235 437 277 16-M20 DZ60
600 114 670 705 2100 240 235 437 277 20-M22 DZ60
700 127 775 810 2300 274 260 526 283 24-M22 DZ90
800 127 880 920 2500 274 260 526 283 24-M27 DZ120
900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
1.0
MPa
50 48 100 125 600 215 125 318 197 4-M16 DZ10
65 48 120 145 670 215 125 318 197 4-M16 DZ10
80 51 135 160 680 215 125 318 197 4-M16 DZ10
100 51 155 180 700 215 125 318 197 8-M16 DZ10
125 57 185 210 720 215 125 318 197 8-M16 DZ10
150 57 210 2400 790 215 125 363 197 8-M20 DZ15
200 70 265 295 850 215 125 363 197 8-M20 DZ20
250 70 320 350 1140 215 125 363 197 12-M20 DZ20

300 76 368 400 1180 215 125 363 197 12-M20 DZ30
350 76 428 460 1280 215 125 363 197 16-M20 DZ30
400 89 482 515 1460 240 235 437 277 16-M22 DZ45
450 89 532 565 1600 240 235 437 277 20-M22 DZ45
500 114 585 620 1800 240 235 437 277 20-M22 DZ60
600 114 685 725 2100 240 235 437 277 20-M27 DZ60
700 127 800 840 2300 274 260 526 238 24-M27 DZ120
800 127 898 950 2500 319 295 554 309 24-M30 DZ180
900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258
MPa DN L D D1 D2 H N-M D0 W(Kg)
1.6 50 43 160 125 99 285 4-M16 180 8.5
  65 46 185 145 120 295 4-M16 180 10.7
  80 46 200 160 135 315 8-M16 220 13
  100 52 220 180 155 365 8-M16 220 15
  125 56 250 210 185 400 8-M16 230 23.5
  150 56 285 240 210 475 8-M20 280 31
  200 60 340 295 265 540 12-M20 360 40.7
  250 68 405 355 310 630 12-M22 360 70
  300 78 460 410 375 780 12-M22 400 107
  350 78 520 470 435 885 16-M22 400 129
  400 102 580 525 485 990 16-M27 400 215
  450 114 640 585 545 1100 20-M27 530 305
  500 127 715 650 609 1200 20-M30 530 410
  600 154 840 770 720 1450 20-M36 600 550
  700 165 910 840 788 1700 24-M36 600 820
  800 190 1025 950 898 2000 24-M36 680 950
  900 203 1125 1050 998 2300 28-M36 680 1020
  1000 216 1255 1170 1110 2500 28-M42 700 1120
  1200 254 1485 1390 1325 2800 32-M48 800 1480

電動刀閘閥工作原理
上海湖泉閥門電動刀閘閥的主要包括三個部分,分別是刀閘閥的操控手輪、閥體外壁、內部控制裝置。我們使用刀閘閥主要是通過操控刀閘閥門上面容易操作的手輪,使閥體內部的控制裝置進行一系列的物理運動,最后形成閥門的開合,這樣就能使刀閘閥進行正常的工作,控制管道的通斷了。作用:主要用于排空、卸放管路中的介質。適用介質:粉塵、污水紙漿、污水、煤漿、灰、渣水混合物等。應用:主要用于礦山電廠的選煤、排矸、排渣,亦可用于污水處理。特點:本閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點其他技術參數備注:(1)刀型閘閥價格由口徑、材質、壓力的不同而異,恕不公布價格?。?)連接形式:對夾(梅花形、凸耳式、單夾式)、法蘭等(3)傳動方式:手動、齒輪傳動、氣動、電動、電液動等(4)口徑從DN6-DN1200;壓力從1.0MPA-2.5MPA;溫度-29℃-650℃(5)材質有:碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼;

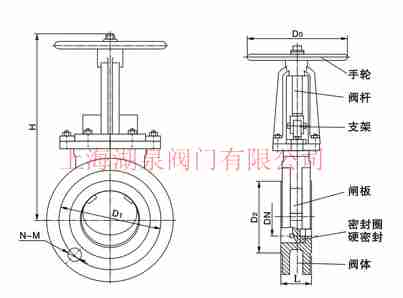

電動刀閘閥結構圖

刀閘閥電動刀閘閥
本文標題:電動刀閘閥型號、尺寸、工作原理和結構圖 本文地址:http://tczsj.net/tech-zhafa/2945.html
