閘閥z41w-16c什么意思,怎么選型號

[ 2023-10-17 ]
閘閥z41w-16c什么意思,怎么選型號？“代表的是單閘板閘閥，當閘板上升開啟的時候，閘板會自動下降關閉，主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。其中，Z代表的是閘閥，4代表的是法蘭，1代表的是直通結構，H代表的是合金密封，16代表的是壓力16公斤或1.6MPa，C代表的是閥體材質為碳鋼或鑄鋼。”

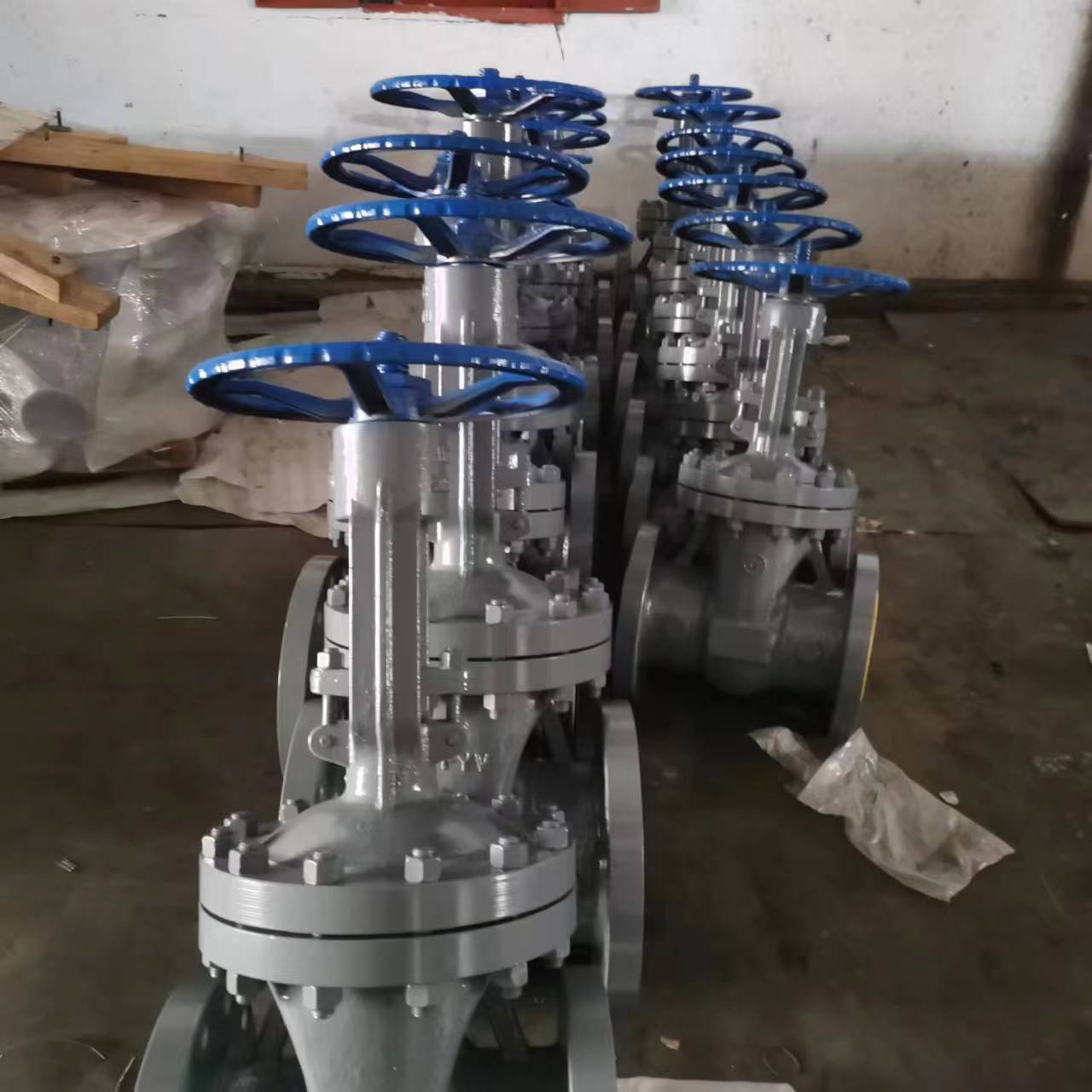

閘閥
閘閥z41w-16c是指一種帶螺旋升降桿和高強度不銹鋼彈簧的閘閥。它具有耐磨、耐腐蝕、密封可靠等特點,被廣泛應用于石油、化工、水處理等領域。 那么,如何正確使用和維護這種閘閥呢? Z、閥門種類為閘閥；4、閥門連接方式為法蘭；1、閥門結構形式為明桿楔式剛性單閘板；W、閥門密封材質為本體密封（如銅閥本為銅、不銹鋼閥體為不銹鋼）；-、只是間隔符號，無實際意義；16、閥門公稱壓力為1.6Mpa （PN16）。閥門型號編制方法規定了閥門的型號說明、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。
電動閥

閥門規格要求

1、閥門的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。

2、閥門工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓。

3、閥門制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。

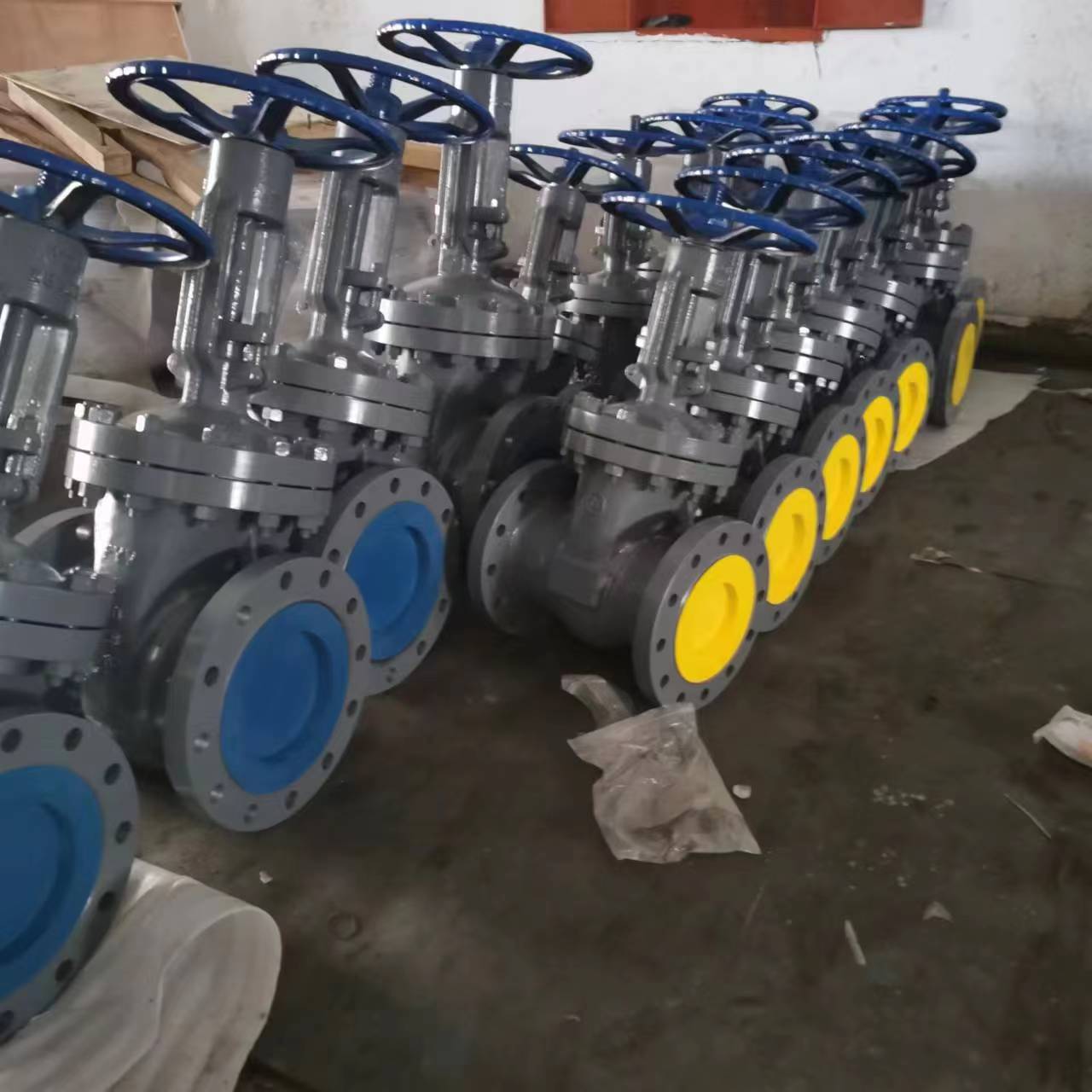

電動閘閥

z41h16c代表的是單閘板閘閥,當閘板上升開啟的時候,閘板會自動下降關閉,主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。Z41W-16楔式閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

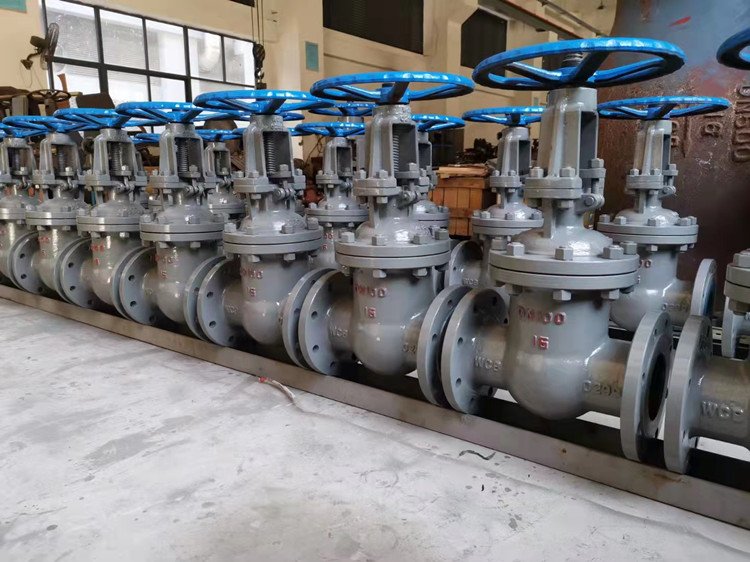

閘閥廠家

Z41W-16楔式閘閥主要零件材料：
零件名稱
閥體材料BodyMaterialCode
PartName
閥體/閥蓋
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti/CF8
ZG1Cr18Ni12Mo2Ti/CF8M
Body/Bonnet
閘板
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti/CF8
ZG1Cr18Ni12Mo2Ti/CF8M
Wedge
閥桿
Cr13
25Cr2MoV
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
Stem
填料
柔性石墨/FlexibleGraphite
聚四氟乙烯/PTFE
Packing
墊片
18-8柔性石墨/18-8FlexibleGraphite
Gasket
螺栓
35/35CrMo
25CrMoV
1Cr18Ni9
1Cr18Ni9
Bolt
適用溫度
-29-425℃
-29-450℃
-40-200℃
-40-200℃
SuitableTemp.
適用介質
水、油品、蒸汽
Water,Oil,Steam
蒸汽、油品
Steam,Oil
硝酸類
NitrcAcid
醋酸類
AceticAcid
SuitableMedium

型號
公稱壓力
PN
(MPa)
公稱通徑
DN
(mm)
尺寸
重量(Kg)
L
D
D1
D2
b
Z-Φd
H
H1
Do
Z41H-16C

Z41H-16P

Z41H-16R
1.6
15
130
95
65
45
14
4-Φ14
175
195
200
4
20
150
105
75
55
14
4-Φ14
180
205
200
5
25
160
115
85
65
14
4-Φ14
210
240
220
6
32
180
135
100
78
16
4-Φ18
210
240
220
7
40
200
145
110
85
16
4-Φ18
350
425
240
18
50
250
160
125
100
16
4-Φ18
358
430
240
29
65
265
180
145
120
18
4-Φ18
373
452
240
33
80
280
195
160
135
20
8-Φ18
435
530
280
46
100
300
215
180
155
20
8-Φ18
500
620
320
63
125
325
245
210
185
22
8-Φ18
614
756
360
108
150
350
280
240
210
24
8-Φ23
674
845
360
134
200
400
335
295
265
26
12-Φ23
818
1041
400
192
250
450
405
355
320
30
12-Φ25
969
1244
450
293
300
500
460
410
375
30
12-Φ25
1145
1474
560
379
350
550
520
470
435
34
16-Φ25
1280
1663
640
590
400
600
580
525
485
36
16-Φ30
1450
1886
720
849
500
700
705
650
608
44
20-Φ34
1676
2181
720
958
