電動閘閥z941h-16c dn200的產品性能及主要外形連接尺寸

[ 2024-03-06 ]
上海湖泉閥門集團有限公司電動閘閥Z941H-16C DN200是一種高性能的控制閥門，具有可靠的密封性能和優異的流體控制能力。本文將介紹該產品的主要性能特點以及外形連接尺寸。

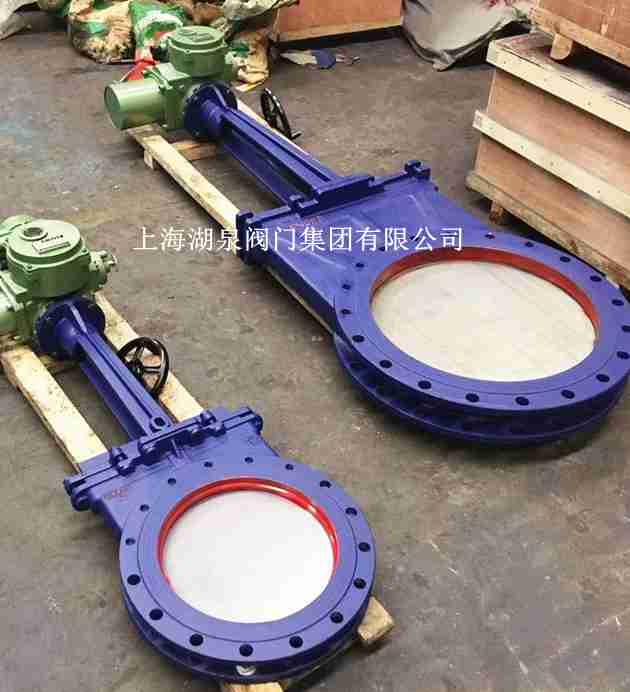

閘閥

首先，電動閘閥Z941H-16C DN200采用了先進的電動執行器，能夠快速、準確地實現閥門的開啟和關閉操作。該執行器采用無級調節技術，具有較高的定位精度和可靠性。同時，該閥門還配備了防爆電機，有效提高了閥門的安全性能。

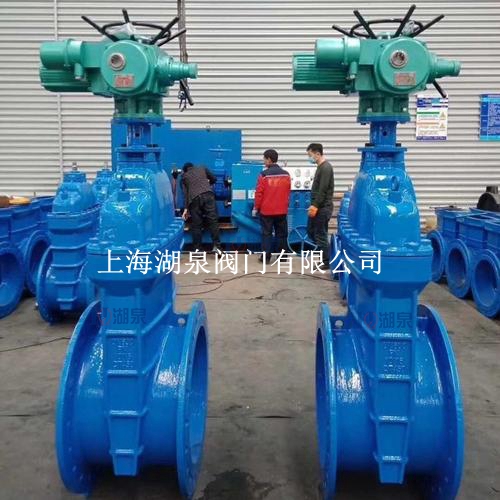

電動閥

其次，該閘閥采用了流線型的流道設計，具有較低的流阻和較大的流量特性。閥體內部經過精密加工，保證了流體在閥門內的暢通性和穩定性。閘板采用優質材料制成，具有良好的耐腐蝕性和耐磨性，能夠在惡劣的工況環境下長期穩定運行。

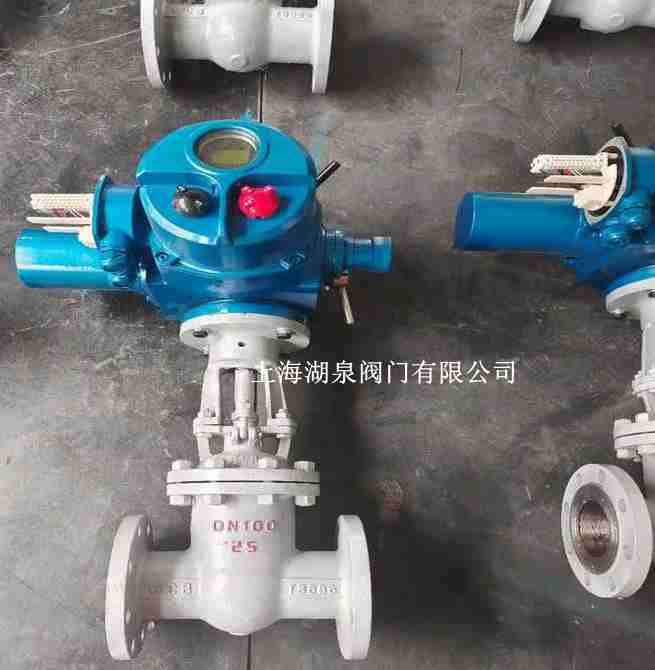

電動閘閥
此外，該閘閥還具備良好的密封性能。閥座采用可調式封座結構，能夠根據實際需要進行調節，保證了閥門的密封可靠性。閥桿采用雙向靜密封設計，有效防止了介質泄漏現象的發生。密封面采用特殊的材料處理，具有較高的耐磨性和耐腐蝕性。

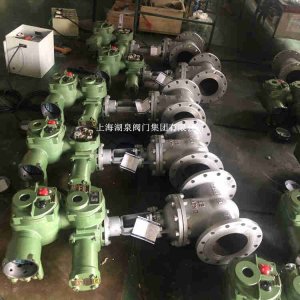

閘閥廠家
關于外形連接尺寸，電動閘閥Z941H-16C DN200的法蘭連接尺寸符合國際標準，便于與其他設備進行連接。閥門的尺寸為DN200，適用于中小型管道系統。閥門的外形緊湊，結構合理，可以方便地進行安裝和維護。 綜上所述，電動閘閥Z941H-16C DN200具有良好的產品性能和外形連接尺寸。它在工業自動化控制系統中得到廣泛應用，能夠滿足不同行業的流體控制需求。作為一種可靠的閥門產品，它將為用戶提供穩定、安全的工作環境，為生產運營提供良好的保障。

電動閘閥z941h-16c  dn200產品參數表

型號
公稱壓力
(Mpa)
實驗壓力
工作溫度(℃)
適用介質
強度(水)(Mpa)
密封(水)空氣
低壓密封空氣(Mpa)
Z94IH-16C
Z941W-16P®
1.6
2.4
1.8
0.6
≤200
NITRICACID
硝酸類
ACETICACID
醋酸類
NITRICACID
Z941W-25P®
2.5
3.8
2.8
0.6
≤200
硝酸類
Z941W-40P®
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z941W-64P®
6.4
9.6
7.0
0.6
≤200
醋酸類

Z941H電動閘閥主要連接及外形尺寸(PN16)

公稱通徑DN(in)

主要外形尺寸及連接尺寸

電動裝置型號

L

D

D1

D2

b

f

z-Φd

H

Z940、Z941、Z942

40

200

145

110

85

16

3

4-Φ18

595

ZB15

50

250

160

115

100

16

3

4-Φ18

653

ZB15

65

265

180

145

120

18

3

4-Φ18

665

ZB15

80

280

195

160

135

20

3

8-Φ18

725

ZB15

100

300

215

180

155

20

3

8-Φ18

787

ZB15

125

325

245

210

185

22

3

8-Φ18

806

ZB20

150

350

280

240

210

24

3

8-Φ23

955

ZB20

200

400

335

295

265

26

3

12-Φ23

1105

ZB40

250

450

405

355

320

30

3

12-Φ25

1343

ZB40

300

500

460

410

375

30

3

12-Φ25

1516

ZC45

350

550

520

470

435

34

4

16-Φ25

1678

ZC45

400

600

580

525

485

36

4

16-Φ30

1849

ZC90

450

650

640

585

545

38

4

20-Φ30

1937

ZC90

500

700

705

650

608

42

4

20-Φ34

2234

ZC120

600

800

840

770

718

46

5

20-Φ41

2432

ZC180

700

900

910

840

788

48

5

24-Φ41

2489

ZC250

800

1000

1020

950

898

50

5

24-Φ41

2643

ZC350

900

1100

1125

1050

998

52

5

28-Φ41

2945

ZC500

1000

1200

1255

1170

1110

54

5

28-Φ42

3083

ZC500

1200

1350

1485

1390

1325

56

5

32-Φ48

3382

ZC800

1400

1500

1685

1590

1525

58

5

36-Φ48

3718

ZC1000
