電動刀閘閥的尺寸怎么看及型號規格表

[ 2024-09-18 ]
更多相關產品點擊：刀閘閥

‌電動刀閘閥的尺寸可以通過查看閥體的標識、閥門銘牌或進行實際測量來確定。‌
‌閥體標識‌：觀察閥體本身，上面一般會標有字母DN和數字，這就是閥體型號大小的標志。例如，DN25表示接口直徑為25毫米的閥門‌。 ‌
閥門銘牌‌：閥體上貼的產品銘牌上有型號描述，能很直觀了解到該閥體的型號大小、公稱壓力等信息‌。 ‌
實際測量‌：如果閥體上的標志和銘牌都不清晰了，可以用卡尺或卷尺等進行測量，對著閥門口測量，就可以從測量數據中了解口徑大小，從而知道型號‌。

此外，了解電動刀閘閥的尺寸對于正確選擇和使用閥門至關重要，關鍵尺寸參數包括：
‌DN（公稱直徑）‌：表示管道系統中閥門的有效直徑。
‌L（長度）‌：表示閥門整體的長度。
‌D（法蘭直徑）‌：表示閥門連接部分的直徑，用于與管道系統連接。
‌D1（螺栓孔直徑）‌：表示用于安裝螺栓的直徑，確保閥門的穩固連接。
‌n-d（螺栓數量和直徑）‌：表示用于固定法蘭的螺栓數量和直徑，以確保連接的緊密性和安全性。 ‌
公稱壓力‌：表示閥門名義上能夠承受的壓力‌。
這些尺寸和壓力參數的選擇應根據具體的管道系統和應用需求來確定。

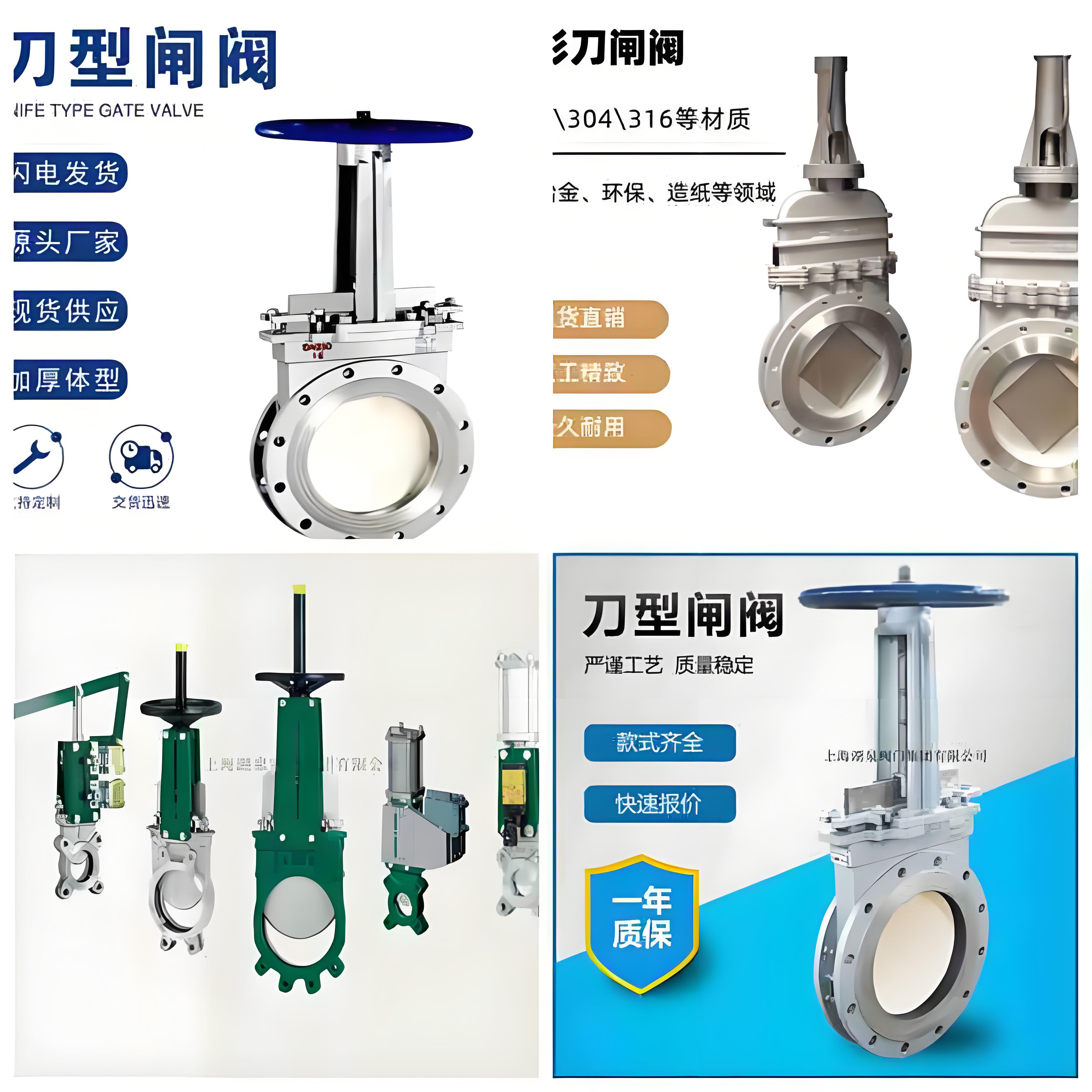

閘閥

‌電動刀閘閥的型號規格包括PZ973H、PZ973H-10C、PZ973H-16C、PZ973Y、PZ973Y-10P、PZ973Y-16P、PZ973F、PZ973F-10P、PZ973F-16P等。‌這些型號展示了電動刀閘閥的多樣性和適用性，滿足了不同應用場景的需求。例如，PZ973H-10C PN10 WCB型號的電動刀閘閥，其特定的規格和材質適應了特定的工作壓力和工作環境要求。這些型號的多樣性，體現了電動刀閘閥在設計上的靈活性和實用性，能夠滿足各種工業流體控制的需求‌。

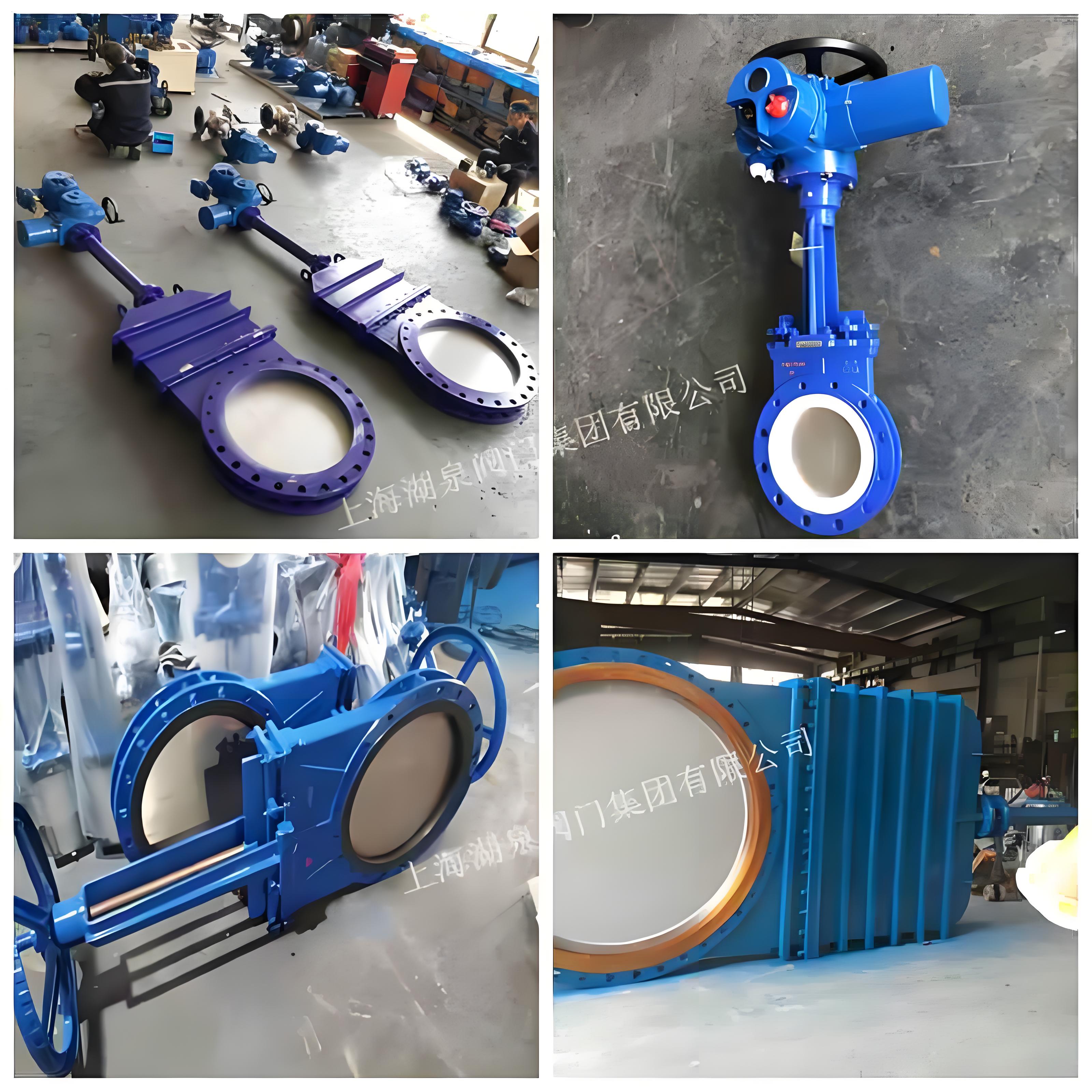

刀閘閥

上海湖泉閥門集團有限公司電動刀型閘閥能適應高溫、低溫等惡劣環境下工作，特別是在1000度左右高溫下工作，無需任何冷卻裝置，且不變形的特點、閘閥具有手動、電動功能，密封性能好，閥板、閥體均使用高合金材料，尤其是鍋爐排灰渣系統中的閥門。

電動刀型閘閥電動裝置參數：

1.電源：AC380V、50HZ。

2.標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。

3.防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。

4.防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。

5.環境溫度：-20℃~40℃

6.可選：配電氣控制器


公稱壓力 DN L D1 D2 H A B C D N-Φ 電裝型號
0.6MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ10
65 48 110 130 670 215 125 318 197 4-M12 DZ10
80 51 125 150 680 215 125 318 197 4-M16 DZ10
100 51 145 170 700 215 125 318 197 4-M16 DZ10
125 57 175 200 720 215 125 318 197 8-M16 DZ10
150 57 200 225 790 215 125 318 197 8-M16 DZ10
200 70 255 280 850 215 125 363 197 8-M16 DZ15
250 70 310 335 1100 215 125 363 197 12-M16 DZ20
300 76 362 395 1180 215 125 363 197 12-M20 DZ20
350 76 412 445 1280 215 125 363 197 12-M20 DZ30
400 89 462 495 1460 215 125 363 197 16-M20 DZ45
450 89 518 550 1600 240 235 437 277 16-M20 DZ45
500 114 568 600 1800 240 235 437 277 16-M20 DZ60
600 114 670 705 2100 240 235 437 277 20-M22 DZ60
700 127 775 810 2300 274 260 526 283 24-M22 DZ90
800 127 880 920 2500 274 260 526 283 24-M27 DZ120
900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
1.0MPa 50 48 100 125 600 215 125 318 197 4-M16 DZ10
65 48 120 145 670 215 125 318 197 4-M16 DZ10
80 51 135 160 680 215 125 318 197 4-M16 DZ10
100 51 155 180 700 215 125 318 197 8-M16 DZ10
125 57 185 210 720 215 125 318 197 8-M16 DZ10
150 57 210 2400 790 215 125 363 197 8-M20 DZ15
200 70 265 295 850 215 125 363 197 8-M20 DZ20
250 70 320 350 1140 215 125 363 197 12-M20 DZ20
300 76 368 400 1180 215 125 363 197 12-M20 DZ30
350 76 428 460 1280 215 125 363 197 16-M20 DZ30
400 89 482 515 1460 240 235 437 277 16-M22 DZ45
450 89 532 565 1600 240 235 437 277 20-M22 DZ45
500 114 585 620 1800 240 235 437 277 20-M22 DZ60
600 114 685 725 2100 240 235 437 277 20-M27 DZ60
700 127 800 840 2300 274 260 526 238 24-M27 DZ120
800 127 898 950 2500 319 295 554 309 24-M30 DZ180
900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258
