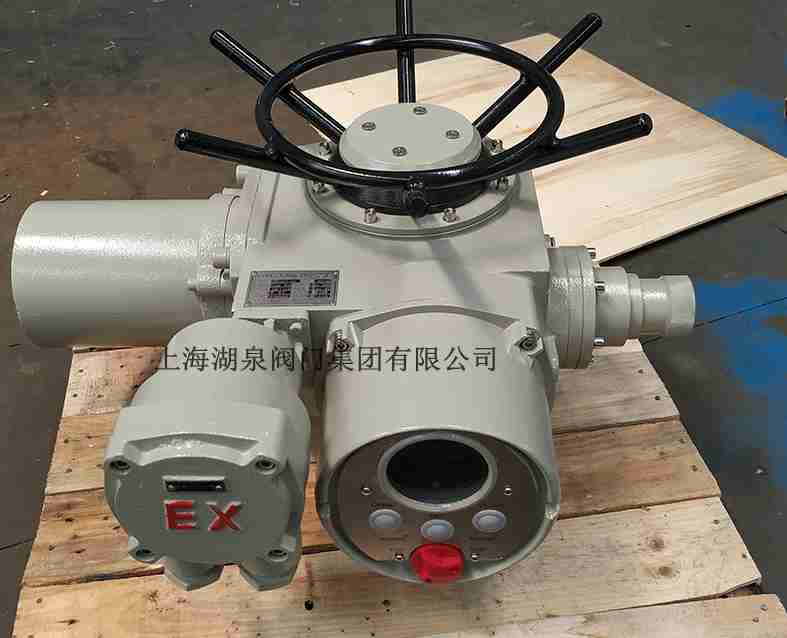

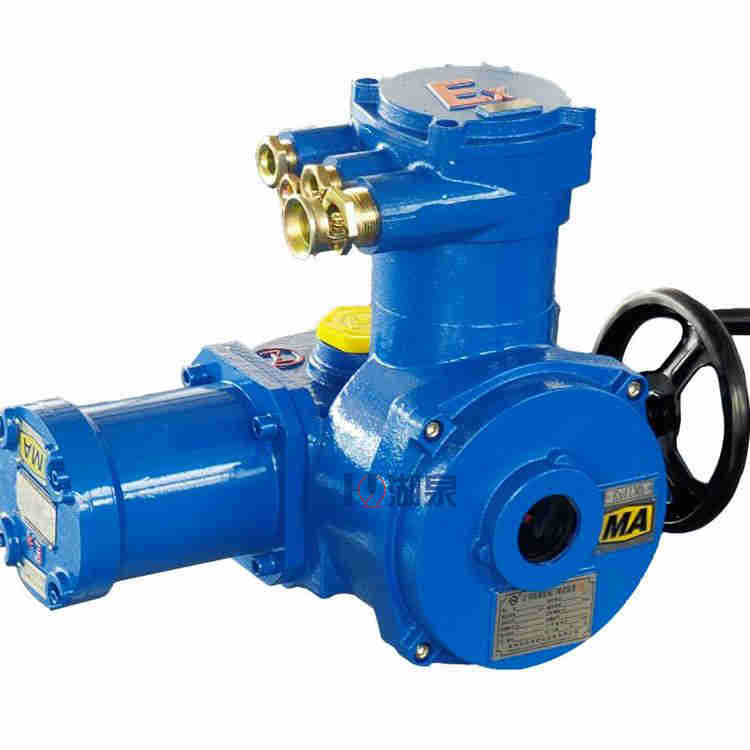

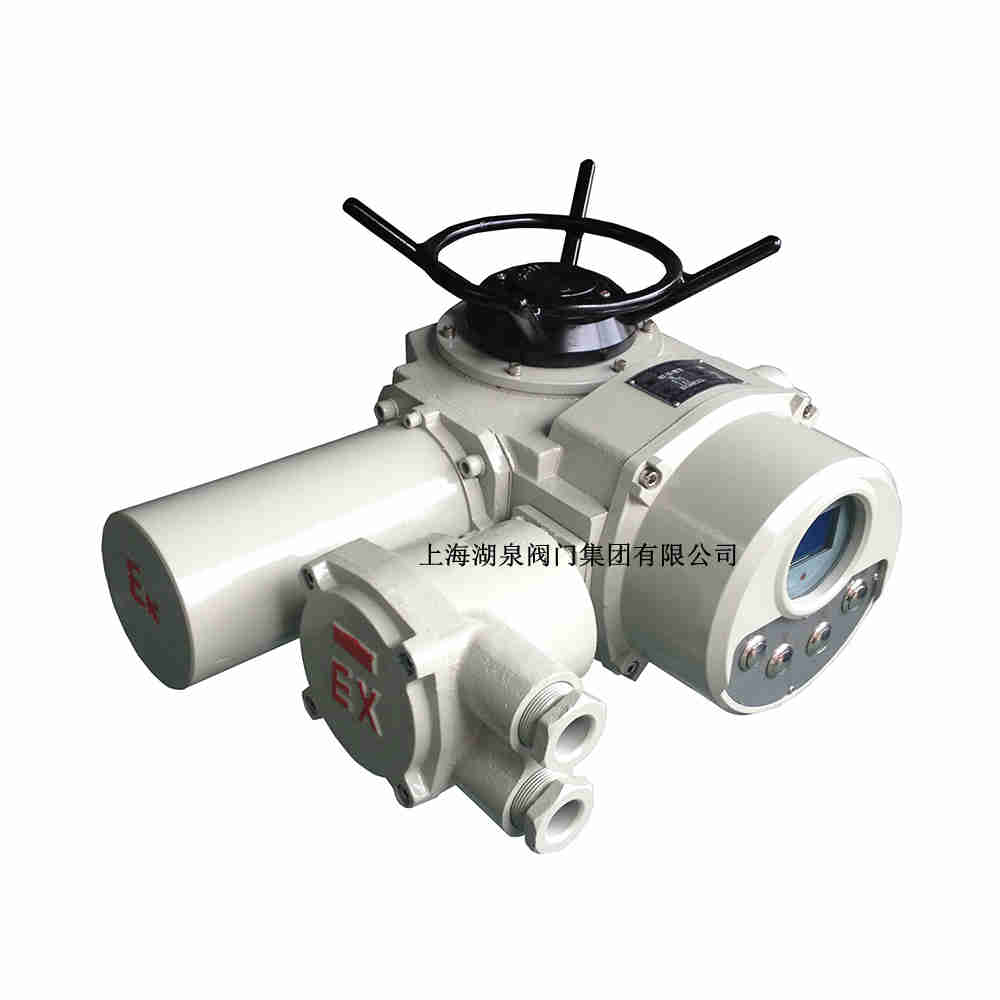

上海湖泉閥門集團有限公司zb型閥門電動裝置使用說明書，咨詢：021-64162222，ZB型隔爆型閥門電動裝置ZB 系列隔爆型閥門電動裝置，必須和相對應的 KXJC 系列礦用隔爆兼本安型控制箱配套使用。ZB 系列隔爆型閥門電動裝置的性能不僅執行 JB/T8528-1997《普通型閥門電動裝置技術要求》的規定而且執行 GB3836.1-2000《爆炸型氣體環境用電氣設備第 1 部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第 2 部分：隔爆型“d”》及 Q/320412BSK005－2009《QB、ZB、ZJ 系列礦用閥門電動裝置》的規定。煤礦用隔爆型閥門電動裝置，是在原普通隔爆型閥門電動裝置的基礎上專業改造而成，又稱為 ZB 型隔爆型閥門電動裝置。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘閥等。如增加二級減速后可用于蝶閥、風門和風道閥等。用于閥門的開啟、關閉或調節，是實現閥門遠控、集控*的驅動裝置，煤礦用隔爆型閥門電動裝置，是在原普通隔爆型閥門電動裝置的基礎上專業改造而成，又稱為 ZB 型隔爆型閥門電動裝置。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘閥等。如增加二級減速后可用于蝶閥、風門和風道閥等。用于閥門的開啟、關閉或調節，是實現閥門遠控、集控*的驅動裝置。
防爆型式為：礦用隔爆型，防爆標志為 Ex dⅠ。 基本技術參數：
⑴   電源電壓： 380V 、 660V
⑵   控制電壓：
直流： 24V、12V
交流： 36V、110V
⑶   額定電流：9A、1、2
⑷   額定頻率：50Hz
（5） 工作制式：反復短時工作制**不超過10分鐘
（6） 本安參數
a) 本安電路**開路電壓：DC12.3V；
b) 本安電路大短路電流：55mA。
控制箱具有漏電閉鎖、短路保護、過載保護、欠壓保護、過力矩保護、斷相保護及相序鑒別自動糾正等功能，并設置了行程控制、遠方/就地控制的切換功能，在電氣性能設計上更注重與DCS系統接口的銜接的功能，從而使控制箱在自動化系統中的應用更為廣泛、可靠。 ZB型閥門電動裝置（以下簡稱電動裝置）必須和相對應的KXBC礦用隔爆型閥門電動裝置控制箱相互配套后才能使用；KXBC控制箱還可與DCS系統銜接，以實現自動化控制。電動裝置的性能符合本公司企業標準Q/320412LFY001-2012《礦用隔爆型閥門電動裝置技術條件》、GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆型“d”保護的設備》的規定。防爆標志為ExdⅠMb。 電動執行機構有： 戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。 按連接型式：有轉矩型和推力型。 本產品的性能符合 JB/T8528-1997 《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合 GB3836.1-83 《爆炸性環境用防爆電氣設備通用要求》， GB3836.2-83 《爆炸性環境用防爆電氣設備隔爆型電氣設備“ d ”》及 JB/T8529-1997 《隔爆型閥門電動裝置技術條件》的規定。并經地區防爆電氣產品質量監督檢驗測試檢定，系列的防爆合格證。
