閥門電動裝置DZW30-18/24W說明書及接線圖

[ 2024-07-30 ]

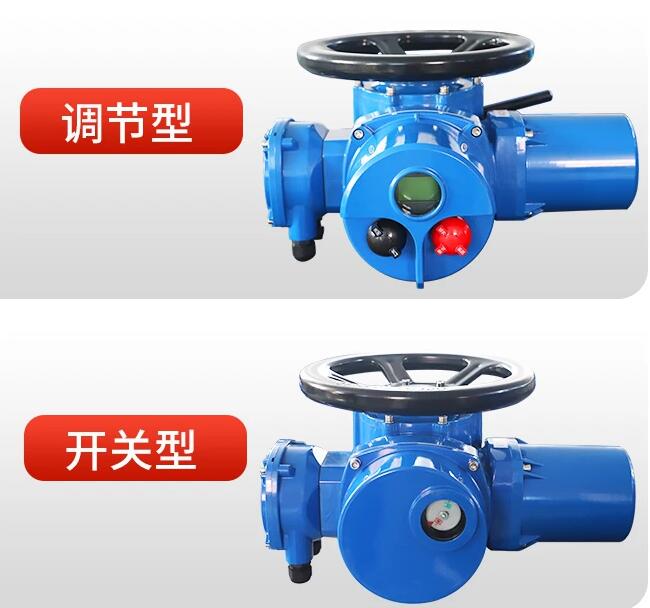

閥門電動裝置DZW30-18/24W說明書及接線圖:閥門電動裝置通稱為DZW型。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、閘門、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的*的驅動裝置。他們具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、脫硫除塵、污水處理等行業。多回轉電動執行機構有：戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。按連接型式，還分為轉矩型和推力型。

執行器
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系列的防爆合格證。
閥

型號示例：

1、  DZW30I-18/50：表示電動執行機構為多回轉,輸出轉矩300N·m（30kgf·m），電站型接口，輸出轉速18r/min，*大轉圈數50，戶外型。

2、DZB45T-24/120S：表示電動執行機構為多回轉,帶手動二級減速裝置,輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，*大轉圈數120，隔爆型。

3、 DZBT120-24/80：表示電動執行機構為多回轉,輸出轉矩1200N·m (120kgf·m)，輸出轉速24 r/min，*大轉圈數80圈，隔爆整體調節型。

連接尺寸

型號

轉矩型JB2920

推力型GB12222

法蘭號

D

D1

D2

(H9)

h1

f

h

d1

d2

d

n

α

法蘭號

D

D1

D2

(F8)

f

d1

max

d

L

n

α

DZW5/10/15

2

145

120

90

2

4

8

30

45

M10

4

45°

F10

125

102

70

3

T28

M10

40

4

45°

2I

115

95

75

6

26

39

M8

DZW20/30

3

185

160

125

10

42

58

M12

F14

175

140

100

4

T36

M16

55

3I

145

120

90

8

30

45

M10

DZW45/60

4

225

195

150

5

12

50

72

φ18

F16

210

165

130

5

T44

M20

70

DZW90/120

5

275

235

180

14

62

82

φ22

F25

300

254

200

T60

M16

90

8

22.5°

5I

230

195

150

12

50

72

φ18

DZW180/250

7

330

285

220

3

6

16

72

98

φ26

F30

350

298

230

T70

M20

110

DZW350/500

8

380

340

280

3

6

20

83

118

φ22

8

22.5°

F35

415

356

260

T80

M30

150

電動執行器

3. 工作環境和主要技術參數

3.1  電源：常規：單相220V、三相380V，遠程DC24V （50HZ）

    特殊：單相110V、三相415V、660V，（50HZ、60 HZ）

3.2  工作環境：

3.2.1環境溫度：-20~+60℃(特殊訂貨-60~+80℃)。

3.2.2相對濕度：95%（25℃時）。

3.2.3.1戶外型用于無易燃/易爆和無腐蝕性介質的場所；

3.2.3.2隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境

為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。

型號

規格



轉矩

(N·m)



推力

(KN)



*大閥桿

直徑



手動

速比



輸出轉速

(r/min)



電機功率

(KW)



電流

(A)



參考重量(Kg)

DZW5

50

20

28

1:1

12/36

0.12/0.18

0.57/0.83

28

DZW10

100

40

28

1:1

18/36

0.25/0.37

1.03/1.38

45

DZW15

150

40

28

1:1

18/36

0.37/0.55

1.38/2.2

46

DZW20

200

100

40

1:1

18/36

0.37/0.75

1.38/2.62

56

DZW30

300

100

40

1:1

18/36

0.55/1.1

2.2/4

58

DZW45

450

150

48

1:1/20:1

或20:1

24/36

1.1/1.5

4/4.12

110

DZW60

600

150

48

1:1/20:1

或20:1

24/36

1.5/2.2

4.12/5.25

112

DZW90

900

200

60

1:1/25:1

或25:1

24/36

2.2/3

5.25/7.9

140

DZW120

1200

200

60

1:1/25:1

或25:1

24/36

3/4

7.9/8.87

142

DZW180

1800

325

70

22.5:1

18/36

4/7.5

8.87/15.6

250

DZW250

2500

325

70

22.5:1

18/36

5.5/10

12.05/20.5

255

DZW350

3500

700

80

20:1

18/24

7.5/10

15.6/20.5

330

DZW500

5000

700

80

20:1

18/24

10/15

20.5/26.6

350
