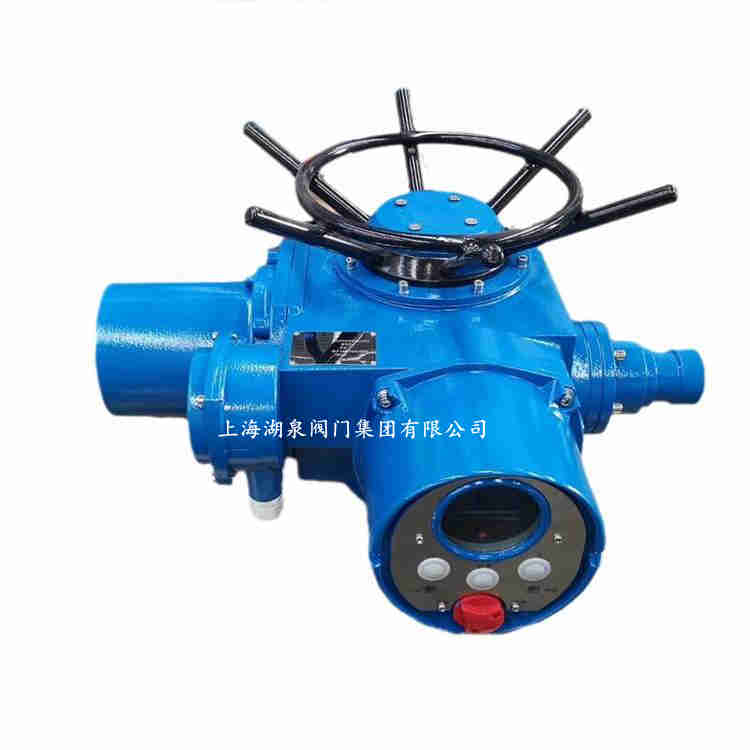

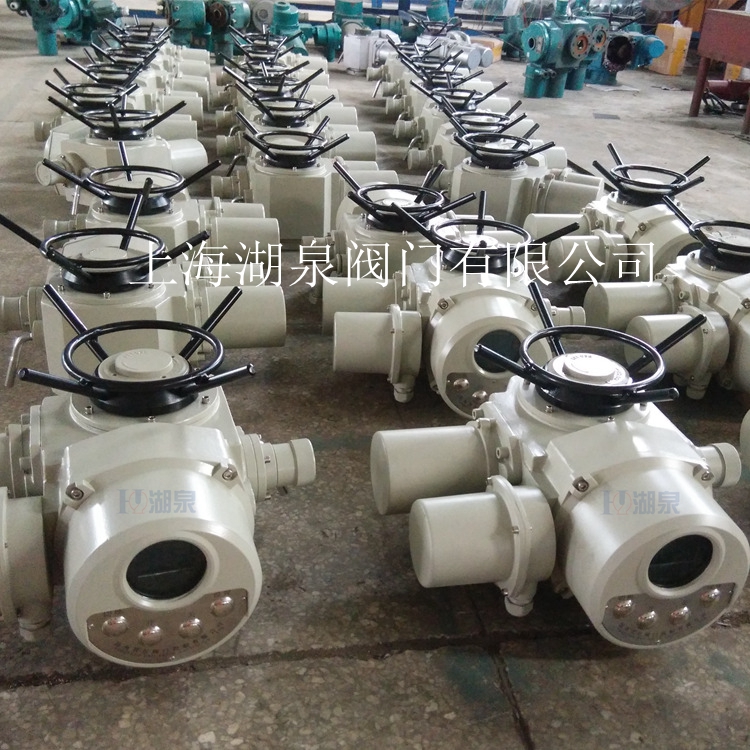

閥門電動裝置DZW120-24W安裝現場圖片及怎么調試
首先，需要將掌控器和電動閥門連接起來。這一步驟是安裝過程中的關鍵，確保所有的連接都牢固可靠，以避免在使用過程中出現松動或脫落的情況。 電源接線和掌控線路接線：接下來，進行電源接線和掌控線路接線。在接線過程中，需要注意線路布局是否合理、線路保護是否到位，同時采取互鎖和檢測裝置等安全措施，以確保電路的安全和穩定。 防腐處理：在安裝完成后，對電動閥門的部位進行保護和噴漆處理，以防止外界物質接觸導致生銹，從而保護電動閥門表面不易生銹，并延長使用壽命。 調試電動閥門和掌控系統：最后，調試電動閥門和掌控系統，確保其實現正常運行。這一步驟是為了檢查閥門是否開啟和關閉快捷、精準，以及整個系統的性能是否符合預期。
此外，還有一些注意事項需要遵守，例如在使用本公司產品前仔細閱讀說明書，遵守規定以避免不必要的損失和事故。在安裝或重裝后，首次電動操作時必須使閥門處于中間位置檢查開、關方向，并按調試要求進行逐項調試，檢查各部件正常后才能投入使用。在工況環境、規格、性能參數、連接尺寸、電路等方面有特殊要求時，可以提出特殊要求供貨。
1. 角行程電動執行器(轉角<360 度) 電動執行器輸出軸的轉動小于一周,即小于 360 度,通常為 90 度就實現閥 門的啟閉過程控制.此類電動執行器根據安裝接口方式的不同又分為直連式,底 座曲柄式兩種.
a)直連式:是指電動執行器輸出軸與閥桿直連安裝的形式.
b)底座曲柄式:是指輸出軸通過曲柄與閥桿連接的形式. 此類電動執行器適用于蝶閥,球閥,旋塞閥等.
2. 多回轉電動執行器(轉角>360 度) 電動執行器輸出軸的轉動大于一周,即大于 360 度,一般需多圈才能實現閥 門的啟閉過程控制. 此類電動執行器適用于閘閥,截止閥等.
3. 直行程電動執行器(直線運動) 電動執行器輸出軸的運動為直線運動式,不是轉動形式. 此類電動執行器適用于單座調節閥,雙座調節閥等. 二,根據生產工藝控制要求確定電動執行器的控制模式 電動執行器的控制模式一般分為開關型(開環控制)和調節型(閉環控制) 。
閥門電動裝置DZW120的調試步驟涉及多個方面，包括電源連接、相序自動糾正、全中文顯示等。以下是詳細的調試步驟：電源連接與檢查：確保電源連接正確，閥門電動裝置DZW120需要三相380V（50Hz）的電源供應。在連接電源之前，應確保所有電氣元件和連接都符合安全標準，以避免電氣事故。相序自動糾正：DZW120-24W多回轉電動裝置支持相序自動糾正功能。這意味著執行機構的旋向可以根據需要自由設定，并且可以自由校正電源相序，確保裝置能夠正確運行。
全中文顯示：一體化多回轉電動執行器采用高清晰LCD數字顯示，提供全中文及標示符液晶顯示屏，使得操作更加直觀易懂。這對于操作人員來說，可以大大簡化操作過程，提高工作效率。 環境適應性：DZW120-24電動裝置設計考慮了環境適應性，能夠在-20~+60℃的環境溫度下正常工作。此外，它還具有IP55的防護等級，適用于無易燃、易爆和無腐蝕性介質的場所。 安全與防護：對于特殊環境或工作條件，如煤礦非采掘工作面和工廠環境，DZW120-24提供了隔爆型產品，確保在爆炸性氣體環境中使用時的安全。 工作制與轉速：DZW120-24支持多種工作制和轉速選項，可以根據用戶需求提供不同的轉速設置，如12/18/24/30/36/42/48/60(r/min)，以滿足不同的應用需求。
綜上所述，閥門電動裝置DZW120的調試過程涉及電源連接、相序調整、顯示設置等多個方面，確保了裝置的安全、高效運行。在實際操作中，應嚴格按照使用說明書進行操作，并在必要時尋求專業人士的幫助。調節型電動裝置，是在機電一體化電動裝置的基礎上加入模擬量控制，可以接收和反饋4～20mA標準信號，從而可以實現對閥門的精確的調節，可以確定閥門的全開、全關和精確的中間位置。
訂貨須知
1、 請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。
2、 環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
3、 請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。
4、 手輪順時針旋轉為關閥，如與此相反必須說明。
5、 推力型的閥桿螺母螺紋一般由用戶加工，本公司只加工一預制孔。若需本公司加工，請?zhí)峁┞菁y的尺寸。
6、 本公司還可按用戶要求，提供其他轉速的電動裝置。
