閥門電動裝置Z20T-36W產品使用手冊及接線說明書
[ 2024-10-11 ]
更多相關產品點擊：閥門電動裝置

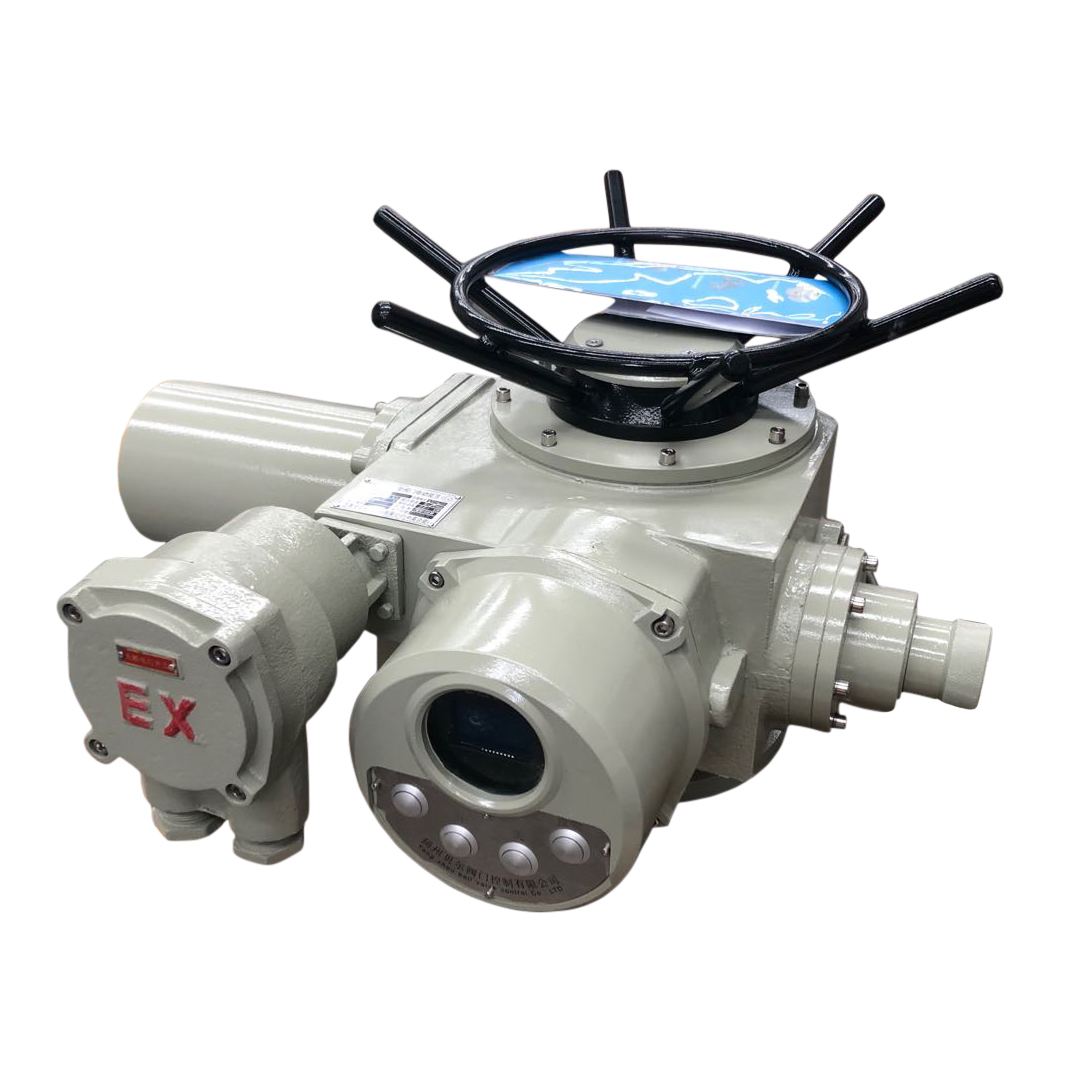

閥門電動裝置Z20T-36W是一種用于控制閥門的電動裝置，能夠準確地按控制指令動作，實現對各類閥門的遠控、集控和自動控制。 該裝置具有防塵、防水、防輕腐蝕的特性，防護等級為IP55、IP65（特殊定貨），適用于多種工作環境。 Z20T-36W閥門電動裝置的主要特點包括： 轉矩控制機構動作可靠，調節方便，轉矩重復精度高。 行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關。 采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便。 采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量小。 配有機械式閥位指示器，方便實時監控閥門的開啟和關閉狀態。 該裝置的環境適應性強，能夠在-20℃到+60℃的環境溫度下正常工作，相對濕度不大于95%（25℃時）。這些特性使得Z20T-36W閥門電動裝置廣泛應用于閘閥、截止閥、節流閥、隔膜閥等各類閥門的控制，成為工業自動化控制中不可或缺的設備。
本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明：
1、注明閥門全行程的總圈數;
2、訂購落地支架應注明上傳或下傳;
3、用戶如要我廠協助選訂本裝置需提供; 閥門種類、型號、規格、閥桿直徑和旋向; 介質參數，如溫度、壓力等;如防護等級需IP67，用戶訂貨時需指明。
閥門電動裝置Z20T-36W是一種用于控制閥門的電動裝置，能夠準確地按控制指令動作，實現對各類閥門的遠控、集控和自動控制。 該裝置具有防塵、防水、防輕腐蝕的特性，防護等級為IP55、IP65（特殊定貨），適用于多種工作環境。 Z20T-36W閥門電動裝置的主要特點包括： 轉矩控制機構動作可靠，調節方便，轉矩重復精度高。 行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關。 采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便。 采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量小。 配有機械式閥位指示器，方便實時監控閥門的開啟和關閉狀態。 該裝置的環境適應性強，能夠在-20℃到+60℃的環境溫度下正常工作，相對濕度不大于95%（25℃時）。這些特性使得Z20T-36W閥門電動裝置廣泛應用于閘閥、截止閥、節流閥、隔膜閥等各類閥門的控制，成為工業自動化控制中不可或缺的設備。
型號示例：
1 、DZW30I-18/50：表示電動執行機構為多回轉,輸出轉矩300N·m（30kgf·m），電站型接口，輸出轉速18r/min，轉圈數50，戶外型。
2、 DZB45T-24/120S：表示電動執行機構為多回轉,帶手動二級減速裝置,輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，轉圈數120，隔爆型。
3、DZBT120-24/80：表示電動執行機構為多回轉,輸出轉矩1200N·m (120kgf·m)，輸出轉速24 r/min，轉圈數80圈，隔爆整體調節型。

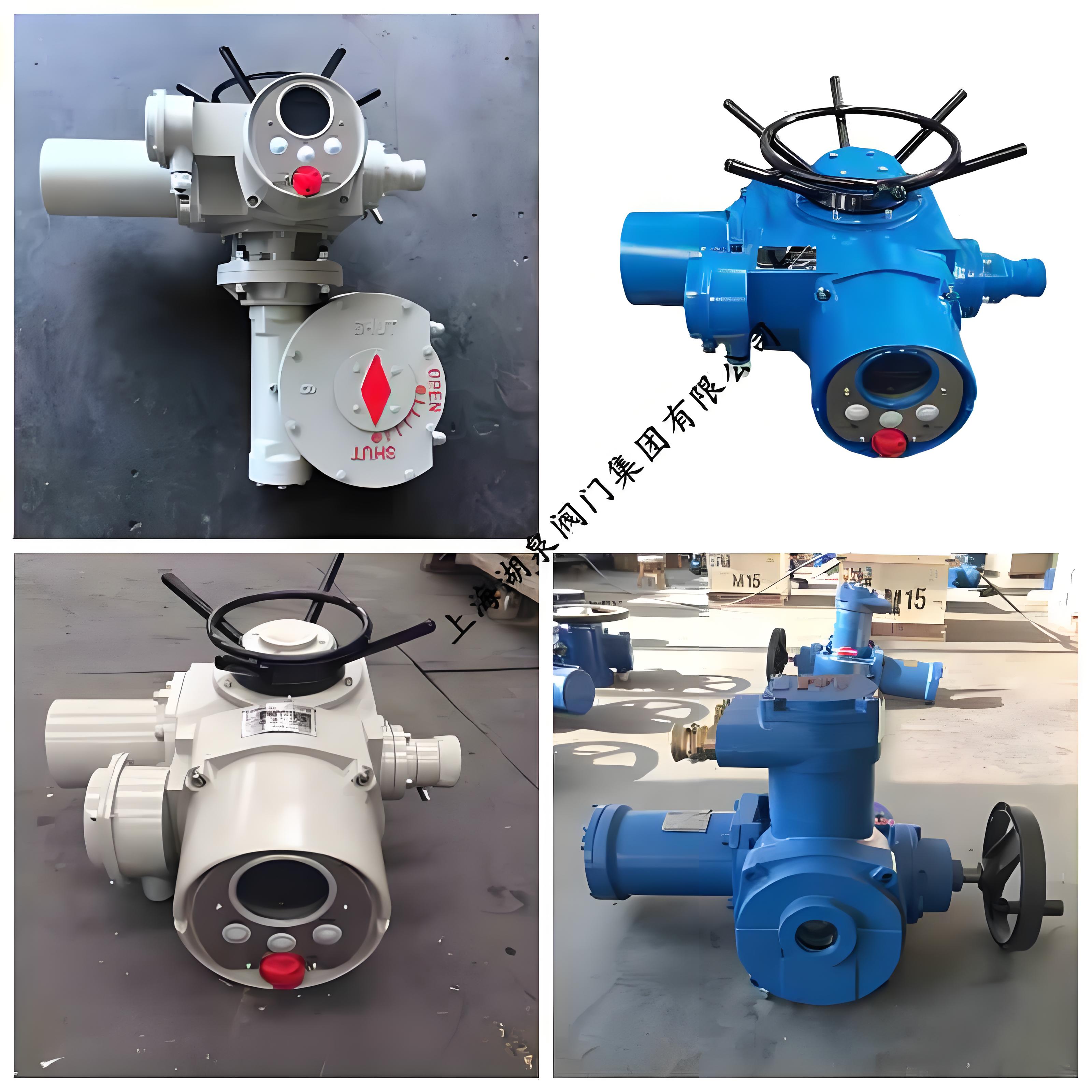

DZW系列多回轉電動裝置使用于閘閥、截止閥、節流閥、隔膜閥。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。該系列產品不僅用于電站，還可以用于石化、冶金、公共事業等主要型號有：主要的產品型號：Z10/DZW10、Z20/DZW20、Z30/DZW30、Z45/DZW45、Z60/DZW60、Z90/DZW90、Z120/DZW120、Z180/DZW180、Z250/DZW250、DZW350/DZW350、Z500/DZW500 。
| 型號規格 | 公稱轉矩（N，m) | 公稱推力（KN） | 最大閥桿直徑 | 最大轉圈數（圈） | 手動速比 | 輸出轉速（r/min) | 電機功率（KW） | 參考重量（Kg) |
| Z5 | 50 | 20 | 28 | 60 | 1::1 | 12 | 0.12 | 28 |
| Z10 | 100 | 40 | 28 | 60 | 1::1 | 18\24\36 | 0.25\0.37 | 45 |
| Z15 | 150 | 18\24\36 | 0.37\0.55 | 50 | ||||
| Z20 | 200 | 100 | 40 | 60 | 1::1 | 18\24 | 0.37\0.55 | 55 |
| Z30 | 300 | 18\24 | 0.55\0.75 | 58 | ||||
| Z45 | 450 | 150 | 48 | 120 | 1::1(20::1) | 24\36 | 1.1\1.5 | 110 |
| Z60 | 600 | 24\36 | 1.5\2.2 | 120 | ||||
| Z90 | 900 | 200 | 60 | 120 | 1::1(25::1) | 24\36 | 2.2\3 | 139 |
| Z120 | 1200 | 24\36 | 3\4 | 142 | ||||
| Z180 | 1800 | 325 | 70 | 150 | 22.5::1 | 18\24 | 4\5.5 | 250 |
| Z250 | 2500 | 18\24 | 5.5\7.5 | 255 | ||||
| Z350 | 3500 | 700 | 150 | 20::1 | 18\24 | 7.5\10 | 330 | |
| Z500 | 5000 | 80 | 18\24 | 10\15 | 350 |
本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明：
1、注明閥門全行程的總圈數;
2、訂購落地支架應注明上傳或下傳;
3、用戶如要我廠協助選訂本裝置需提供; 閥門種類、型號、規格、閥桿直徑和旋向; 介質參數，如溫度、壓力等;如防護等級需IP67，用戶訂貨時需指明。
本文標題：閥門電動裝置Z20T-36W產品使用手冊及接線說明書
本文地址：http://tczsj.net/tech-zxq/5843.html
上一篇：plc遠程控制閥門電動裝置怎么接線操作及視頻 / 下一篇： 請問智能閥門電動裝置價格多少? 價格便宜的閥門電動裝置
