開關型電動閥門有源和無源的區別在哪呢

[ 2022-11-09 ]
開關型電動閥門有源和無源的區別在哪呢?開關型電動閥門接上電源后,通過開關量信號控制閥門的開、關;這類電動閥門只有兩種狀態即全開或者全關,只能用于管道介質截止截流場合,配套控制系統實現自動化控制。電動執行器有源信號和無源信號對比有源信號和無源信號。

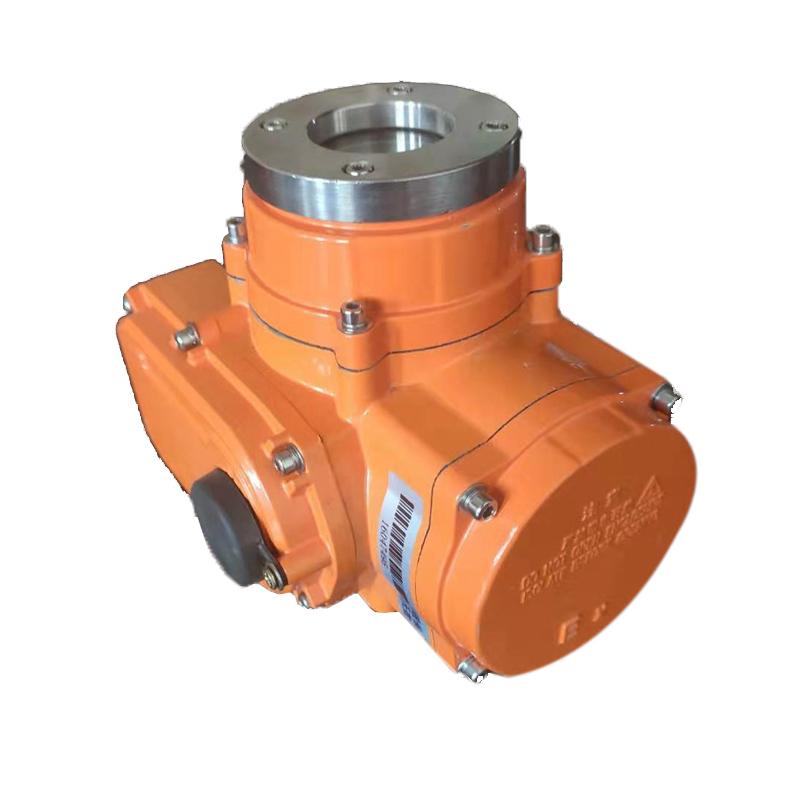

開關型電動閥門
例如 :開關型電動閥門(開關型電動閘閥,開關型電動球閥,開關型電動蝶閥,開關型電動截止閥等)

有源信號、無源信號一般是針對電流信號而言,如4~20mA。
有源、無源是看提供4~20mA信號的那臺設備是否有獨立的工作電源線,如果有(AC220V或DC24V),則它輸出的信號為有源信號,否則為無源信號。
1.無源節點的定義:無源開關;具有閉合和斷開的2種狀態;2個節點之間沒有極性,可以互換;常見的無源節點信號有:(1)各種開關如:限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等;(2)各種按鍵;(3)各種傳感器的輸出,如:環境動力監控中的傳感器:水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器;(4)繼電器、干簧管的輸出;

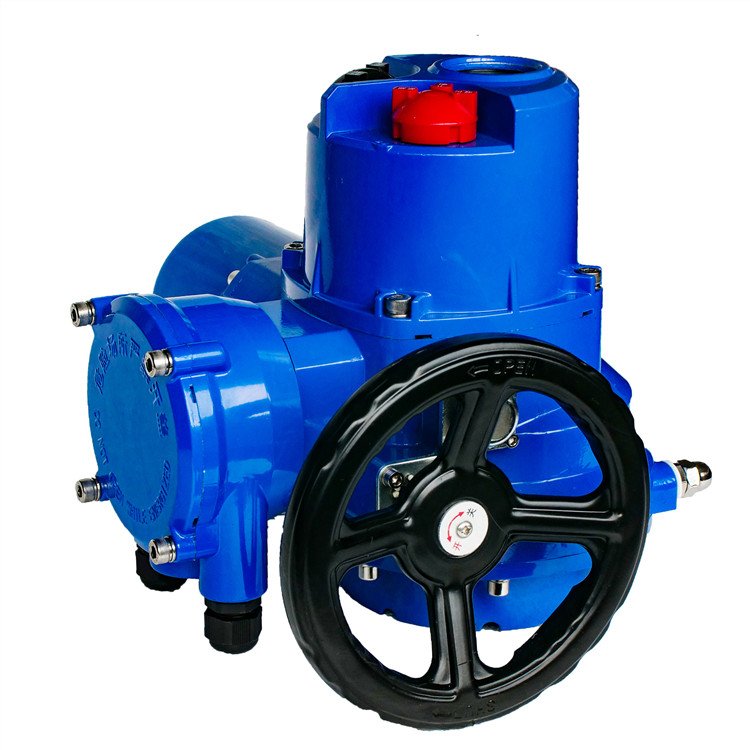

 開關型電動閘閥
有源節點的定義是:有源開關;具有有電和無電的2種狀態;2個接點之間有極性,不能反接;常見的有源節點信號是:(1)把以上的干節點信號,接上電源,再跟電源的另外一極,作為輸出,就是有源節點信號;工業控制上,常用的濕節點的電壓范圍是DC0~30V,比較標準的是DC24V;AC110~220V的輸出也可以是有源節點,盡管這樣做比較少。

關型(標準型):通過開關電路實現電動閥門的開啟和關閉,輸出的開關信號為有源信號(電源AC直接驅動輸出的)
無源觸點型:通過開關電路實現電動閥門的開啟和關閉,輸出的開關信號為無源信號(不是由電源本身輸出的,需要另外提供一個電源來輸出)

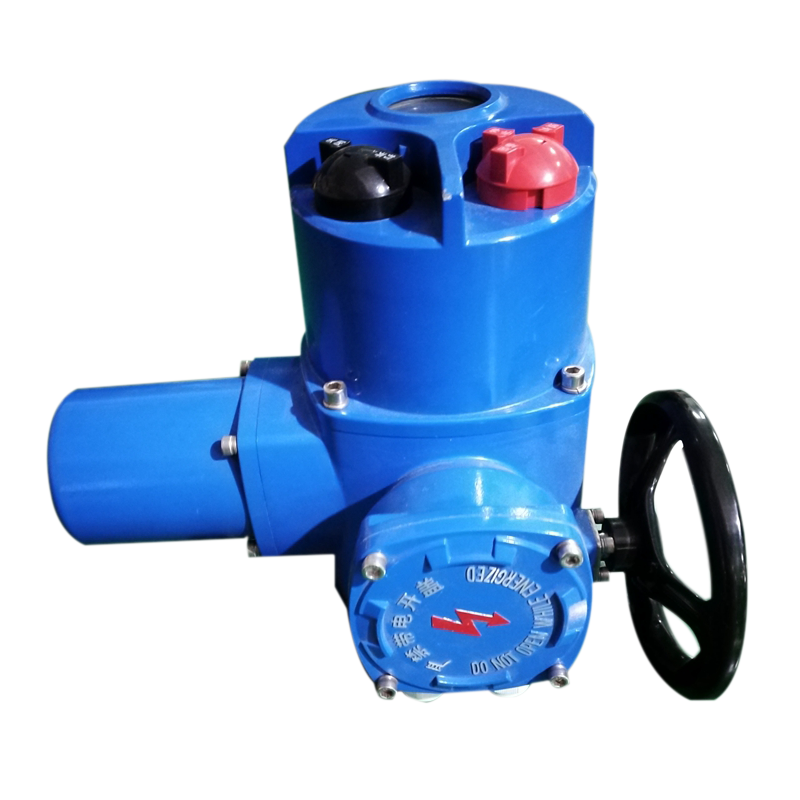

 開關型電動蝶閥
(1)無源接點的定義
無源接點俗稱干接點或無源開關,干接點是一種電氣開關,具有閉合和斷開的兩種狀態;2個接點之間沒有極性,可以互換。
(2)有源接點的定義
有源接點俗稱濕接點或有源開關,具有有電和無電的兩種狀態;2個接點之間有極性,不能反接。

1.無源節點的定義:無源開關;具有閉合和斷開的2種狀態;2個節點之間沒有極性,可以互換;常見的無源節點信號有:(1)各種開關如:限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等;(2)各種按鍵;(3)各種傳感器的輸出,如:環境動力監控中的傳感器:水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器;(4)繼電器、干簧管的輸出;
2.有源節點的定義是:有源開關;具有有電和無電的2種狀態;2個接點之間有極性,不能反接;最常見的有源節點信號是:(1)把以上的干節點信號,接上電源,再跟電源的另外一極,作為輸出,就是有源節點信號;工業控制上,常用的濕節點的電壓范圍是DC0~30V,比較標準的是DC24V;AC110~220V的輸出也可以是有源節點,盡管這樣做比較少。

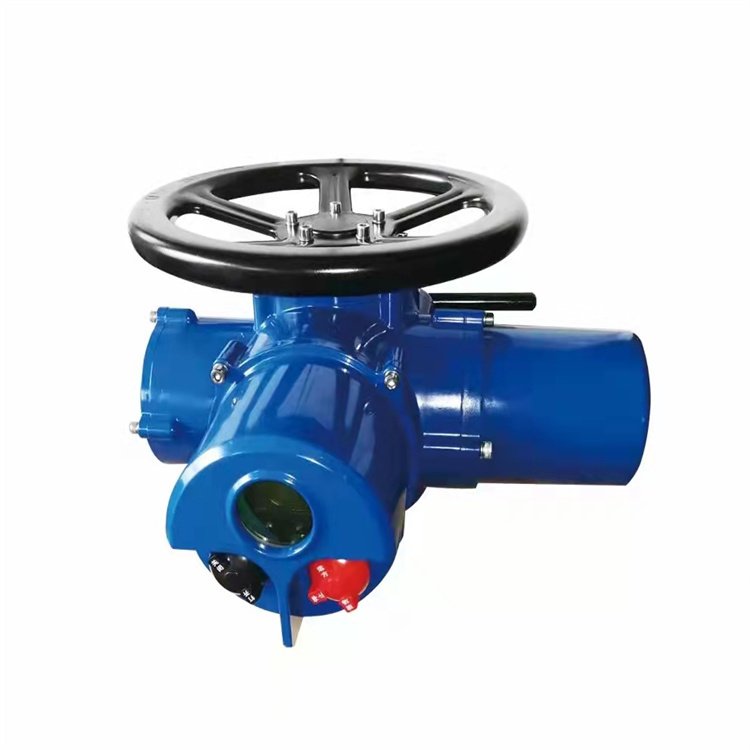

 開關型電動球閥
有源和無源是相對于變送器來說的,變送器提供24V的為有源(四線制),變送器不提供24V的為無源(兩線制)。
有源是指各類變送器或者信號源等設備已經一組供電回路給它供電。直接輸出一組4~20mA正負兩線的信號回路,給采集設備直接測量。

1、使用方式不同
有源一般是接繼電器線圈,需外接24V電源,用于接收電流量或者電壓量信號,一般廠家的非編碼探測器報警時輸出的就是電流量信號用于接本廠家的編址接口模塊,輸入到系統中;
無源一般是接繼電器常開點或常閉點,給外部一個分合信號,接收一個無源觸點信號,通過該信號的輸入接入到系統中,一般的輸入模塊可以用于接收水流指示器、壓力開關、信號閥等等設備的報警、反饋信號。
2、原理不同
電源輸出型模塊,需要搭配繼電器,將輸出的電源信號,轉為開關量信號;無源型輸入輸出模塊,常開點型輸入模塊,模塊啟動后,輸出端由常開狀態變?yōu)槌i]狀態;常開常閉型輸入輸出模塊,輸出端有兩種開關量狀態的變化,即常開點變?yōu)槌i]點,常閉點轉為常開點。
3、安全性
無源觸點對消防系統來說更加安全, 有源觸點因為直接由消防設備上提供的24V電源控制中間繼電器,這時如果24V線路不小心跟220V電源碰到一起,回路馬上燒掉。
