電動閥門的正確接線方法知道嗎?有圖解

[ 2023-07-19 ]
電動閥門的正確接線方法知道嗎?有圖解———不同的電動閥門的接線方式也是不一樣的,可以咨詢,電動閥門的正確接線方法包括以下步驟:
1、確定控制器的電源和電壓。
2、 連接閥體,將電動閥與管道連接。
3、 接線,將電動閥的三根電線分別接到控制器對應的接線端子上。
4、調試,確??刂破骱碗妱娱y的電源連接正確。
 蝶閥
電動閥門執行器控制器是一種用于控制電動閥門執行器的設備,它的主要作用是控制電動閥門的開啟和關閉動作。為保證其正常工作,正確的接線方式十分重要。下面是電動閥門執行器控制器的接線方法:

1.接入電源:將控制器接入電源線路上,根據電源電壓選擇控制器的電源輸入端子,并確保正確接線。

2.接入執行器控制線:將執行器控制電纜連接到控制器的控制輸出端子上。執行器控制線的接頭應該與控制器端子上的標識相匹配,以確保正確接線。

3.連接感應器:如果需要使用感應器對執行器的控制進行反饋,那么需要將感應器線連接到控制器的感應器輸入端子上。感應器的接線方式和電纜應該由制造商提供。

4.連接其他輔助設備:如果需要使用其他輔助設備進行操作,比如開關、信號燈等,那么需要將這些設備的線連接到控制器的輔助輸出端子上。這些輸出端子的接線方式應該由制造商提供。

在接線過程中,需要遵循以下原則:

1.確保接線正確:在接線之前,仔細閱讀控制器的產品說明書,了解其接線方式和要求,確保正確接線。

2.避免短路:在接線時,注意避免線路短路,不要讓導線直接接觸,應該使用絕緣套管或絕緣膠帶包裹。

3.注意接地:為保證安全,需要將控制器接地,確保接地導線與控制器金屬外殼相連。
 電動閥
正確的接線方法可以保證電動閥門執行器控制器的正常工作,減少故障和事故發生,同時也可以擴展其應用范圍,增加其功能和靈活性。電動閥:電動調節閥(可以控制開度??蛇B續調節閥門)與電動閥(只能控制開關不能控制開度),交流一般3根線,火線、零線、地線。電磁閥:智能開關閥門不能控制開度。電動閥門接線方式可以分為幾種功能來進行接線,不同功能的電動執行器所采用的接線方式也都是不盡相同。用戶應當對接線方面的相關知識有所了解,以免出現不必要的故障發生,可能會導致機...蝶閥配以電動執行器,硬質鋁合金殼體,執行電源DC24v 、AC220v、AC380v等。 DC24V電動閥采用直流電動執行器控制,內置二線制的直流電機。按接線方式分為二線制和三線制,常見執行電源...
 電動蝶閥

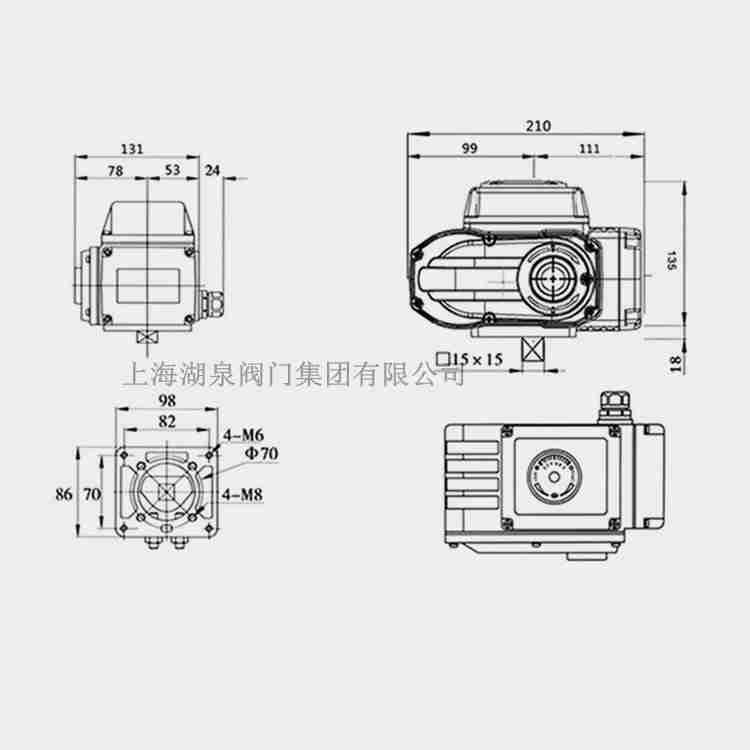

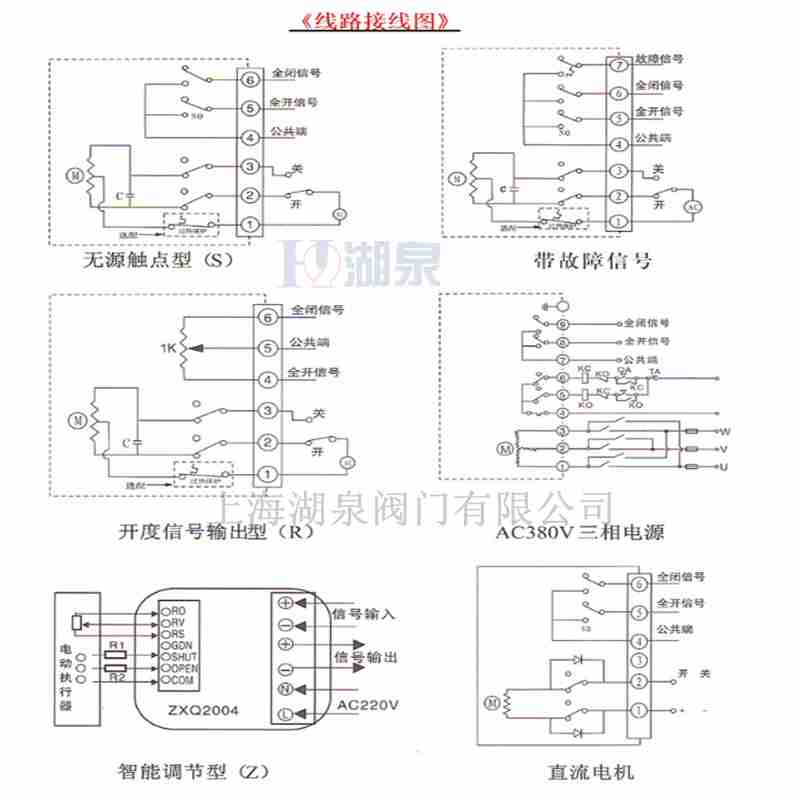

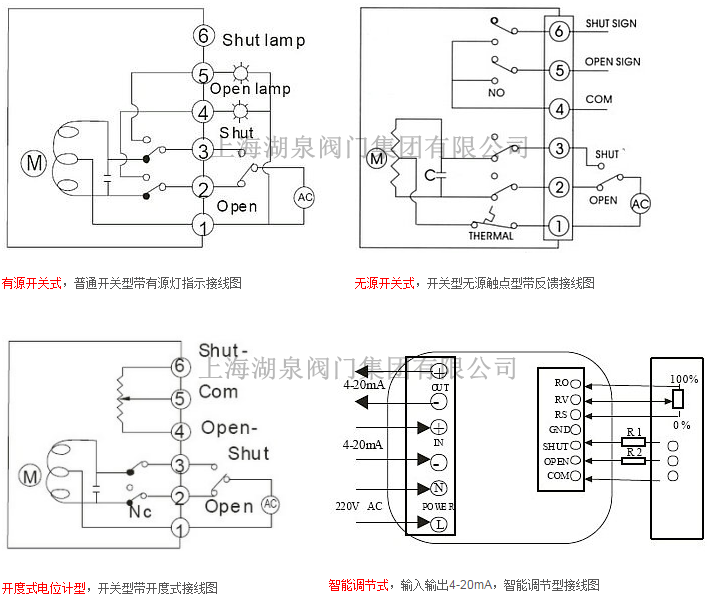

1、2、3為220V電源輸入端,其中1為白線是公共端,一般接零線,2為開控制輸入,3為關控制輸入,藍線:電動閥關電源、紅線:電動閥開電源(2,3通過一個開關再接入220V火線,不可同時得電,最好用轉換開關,每次只能一個得電。)4、5、6為閥門位置反饋開關,()綠線:信號反饋共用端)其中5接反饋公共端,一般為(反饋電源任意一根即可),4在閥門開到位時接通5,給出一個閥門開到位的信號;6在閥門關到位的時候接通5,給出一個閥門關到位的信號。另外此反饋電動執行器不在電源輸出,要在反饋回路接上一個電源,220V/DC24V。黑線:閥門開時輸出信號電源(220V),黃線:閥門關時輸出信號電源(220V)。
首先要看電動閥是什么類型的,是整體型的還是普通型的,如果是整體型電動執行器就接個電源就行了,一般是380V和220V電源。普通型電動閥門要配有控制箱,電機就是有正傳和反轉,還有行程的到位信號一般開到位信號是有常開點和常閉點,關到位也有常開和常閉兩個點根據自己的需要接線,然后就是控制線開控制和關控制有的是4根線也有的廠家用的三根線,還有閥位,有的是用電位器接三根線,也有的裝了閥位變送器接兩根線,還有過力矩保護故障信號。
電動執行器用于控制0°~270°旋轉的閥門,如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等,以380V/220V/110V交流電源為驅動電源,以4-20mA電流信號或0-10V DC 電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,最大輸出扭距達4000N·m。但是電動執行器和手動閥門不一樣,他涉及到參數設置和調試,以及電氣接線,需要比較專業的人員才能完成,因此很有必要分享下威盾VTON電動執行器的電動執行器的接線方法。
