閘閥的主要型號:

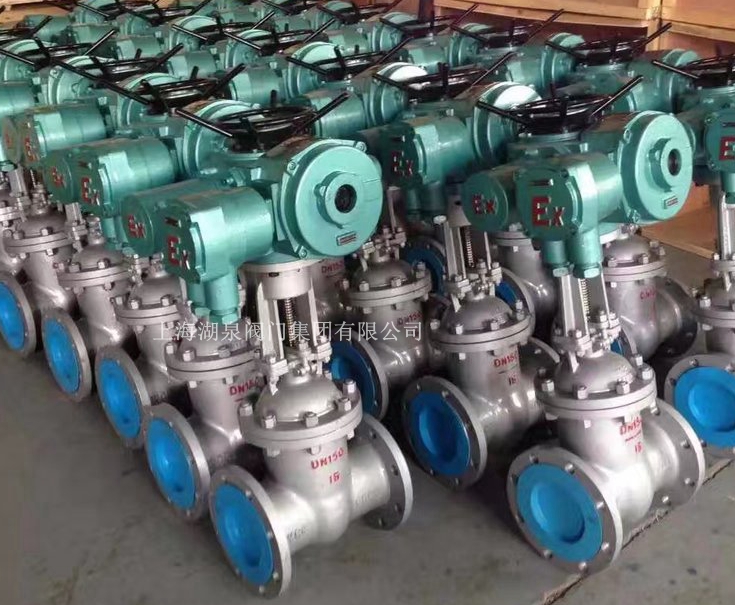

法蘭鑄鋼閘閥:Z41H、Z41Y
不銹鋼閘閥:Z41W
軟密封暗桿閘閥:Z45X

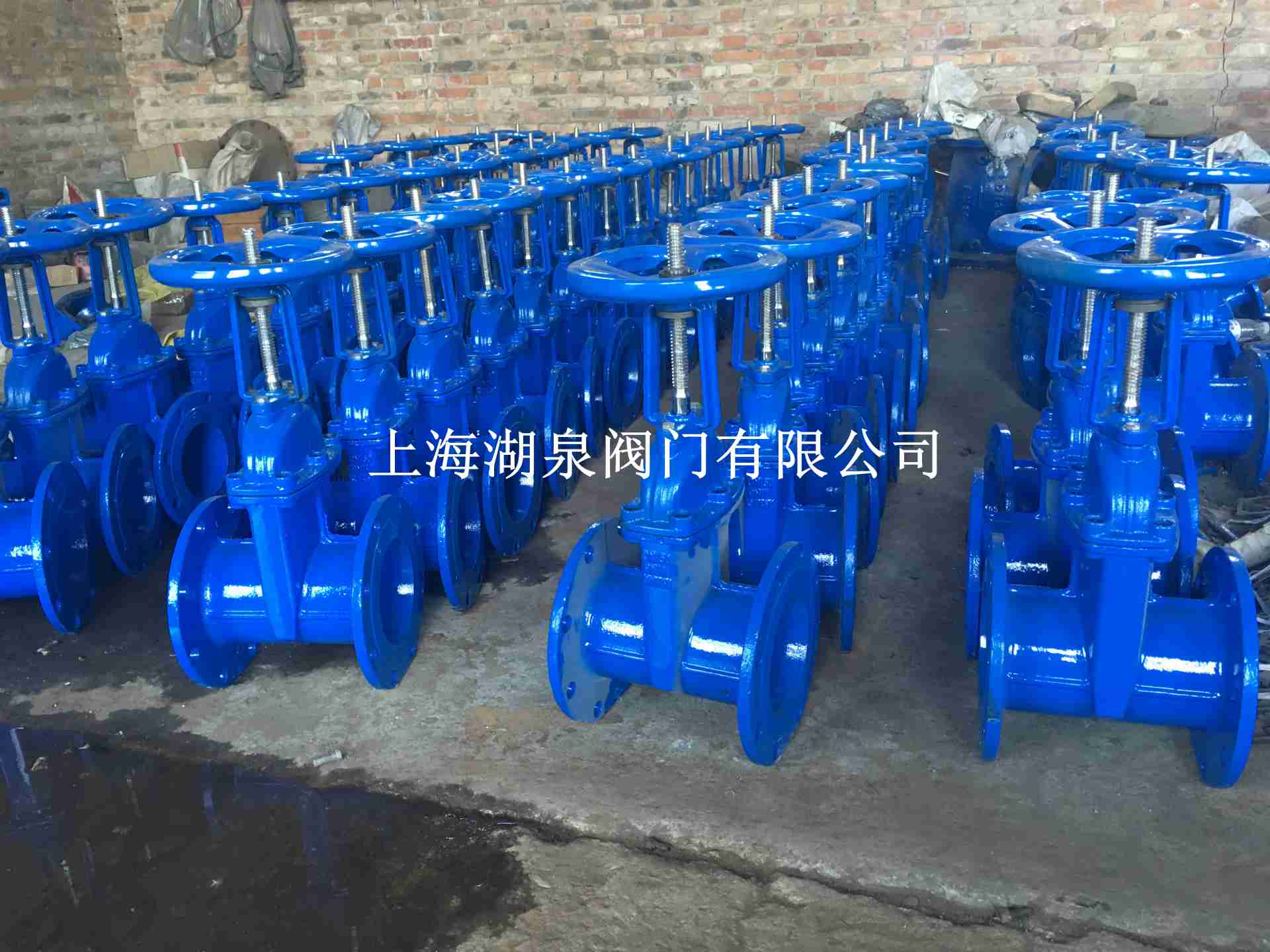

軟密封明桿閘閥:Z41X

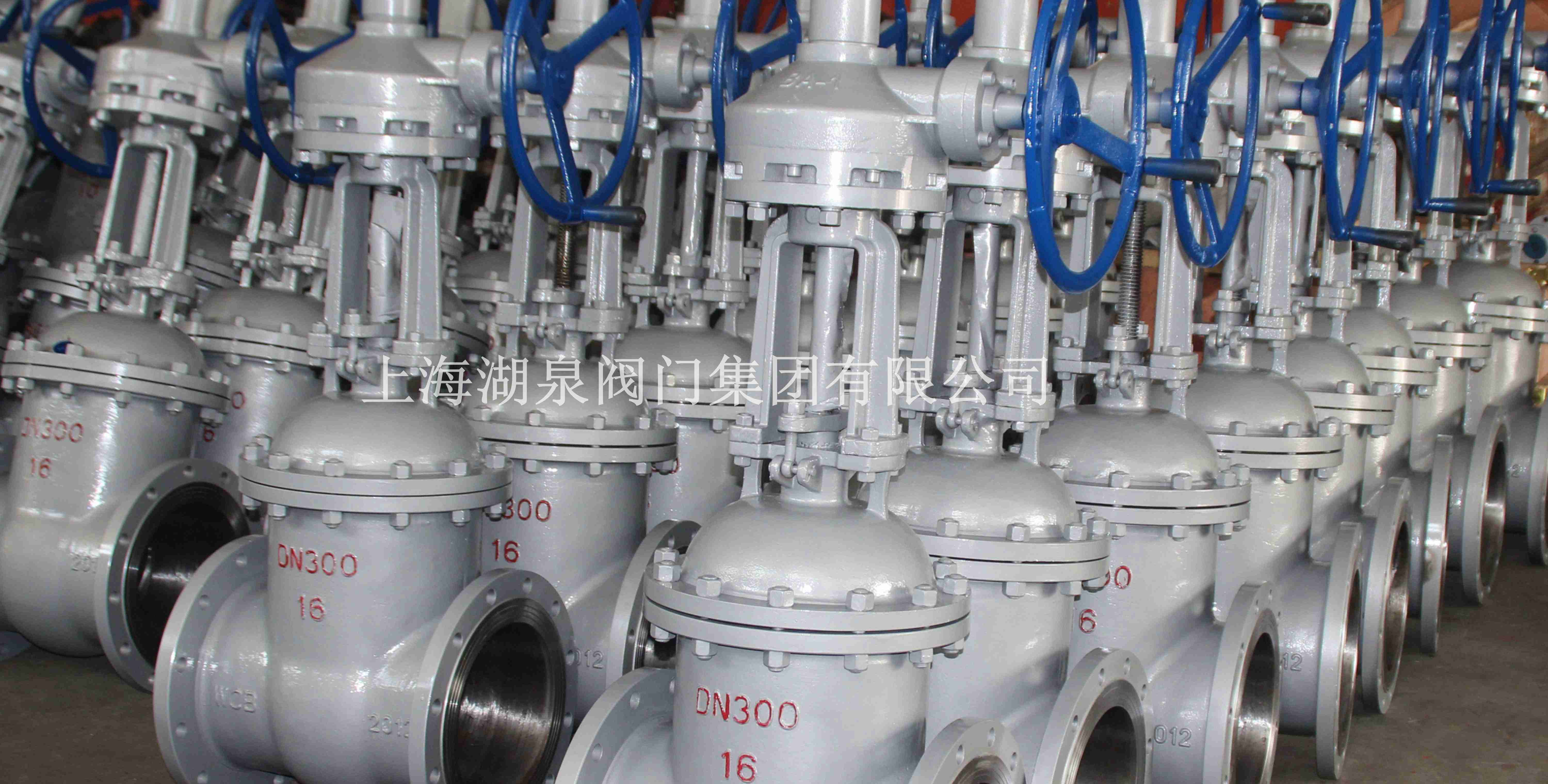

鑄鋼法蘭閘閥:Z41T、Z45T
螺紋閘閥: Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W
刀閘閥: Z73W、Z73X、Z73Y
閘閥種類:
國內生產閘閥的廠家比較多,連接尺寸也大多不統一。主要分以下幾個大類:1、按JB/T2203-1999《閘閥結構長度》生產的機械部標準閥門;2、按GB/T12221-2005《金屬閥門結構長度》生產的國標閥門;3、按ASME B16.10-2009《閥門的面對面及端對端尺寸》生產的美標閥門。
閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構:?jiǎn)伍l板、雙閘板和彈性閘板。
閘閥根據結構類型的不同又分為平板閘閥和刀型閘閥。
閘閥工作原理閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°,介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥,亦叫明桿閘閥。通常在升降桿上有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時,當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2-1圈,作為全開閥門的位置。因此,閥門的全開位置,按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥,或叫暗桿閘閥。
